Stoßgriffe aus Edelstahl für Haus- und Eingangstüren, in runden und eckigen Formen.
Die Rosette muss zur Bohrung Ihrer Tür passen. Ein Blick auf das Schloss genügt.
Das Türblatt kommt ohne Zarge und ohne Drücker. Wir zeigen Ihnen, was zusammenpasst.
Passende Zarge findenStoßgriffe sind lange Griffstangen aus Edelstahl für Eingangs-, Glas- und Objekttüren, die man zieht und schiebt, statt sie zu drücken. Diese Seite zeigt anhand der 17 Stoßgriffe im Shop, welche Baureihen es gibt, wie sich Länge und Achsmaß unterscheiden, wie Oberflächen verteilt sind und worauf es bei der Befestigung ankommt.
Ein Stoßgriff ist ein Griff, der nicht gedrückt, sondern angefasst und gezogen oder geschoben wird. Er sitzt auf dem Türblatt, parallel zur Türkante oder in der Mitte, und ist meist lang genug, um mit der ganzen Hand oder beiden Händen zuzugreifen. Man findet ihn an Eingangstüren von Büros und Praxen, an Ganzglastüren, an Haustüren mit moderner Gestaltung und an Türen, die viele Menschen nacheinander benutzen.
In der Kategorie finden Sie 17 Artikel, alle von Karcher Design, einem Hersteller von Beschlägen aus Edelstahl. Die Auswahl umfasst kurze Griffe von 300 mm für Innentüren und lange Griffe bis 2000 mm für große Eingänge, Einzelgriffe und Paare für beide Seiten einer Glastür, T-förmige und gerade Griffe sowie Modelle, die nach Drückerserien benannt sind. Das klingt nach viel, lässt sich aber an wenigen Merkmalen ordnen: Länge, Achsmaß, Form, Oberfläche und Befestigung.
Die Zahlen auf dieser Seite stammen aus den Produktdaten des Shops und aus dem Katalog des Herstellers, wo wir ihn zur Einordnung herangezogen haben. Nicht jeder Artikel trägt jedes Merkmal. Wo uns eine Lücke im Datenbestand aufgefallen ist, benennen wir sie offen, statt sie mit einer Vermutung zu füllen.
Der Aufbau folgt der Entscheidung beim Kauf. Zuerst die Baureihen und Formen, dann Länge und Achsmaß, danach die einzelnen Gruppen, Oberflächen und Material. Es folgen Hinweise zur Befestigung, zum Einsatz an Holz-, Metall- und Glastüren, ein Vergleich mit dem Drücker und die Schritte bis zur Bestellung. Die Griffe für die normale Zimmertür stehen bei den Türgriffen, die Übersicht über alle Beschlagarten in der Oberkategorie Türbeschläge & Griffe.
Zählt man nach Namen, erhält man 14 Reihen. Die größten sind die ES3 mit den beiden Artikeln ES3 und ES3 ES3G, die ES4P mit ES4P und ES4PS und die ES5PS mit zwei Artikeln. Alle anderen Reihen bestehen aus einem Artikel: ES6Q, ES8, ES11, ES13Q, ES21, ES37 und fünf Modelle mit Namen: Kreta (ES27), London, Oregon, Porto (ES43) und Seattle. Zusammen sind das 17 Artikel.
Das Q im Namen steht bei Karcher für die quadratische Variante. Bei der ES5PQ nennt der Katalog ausdrücklich einen quadratischen Querschnitt, bei der ES6Q und der ES13Q deutet das Q dasselbe an. Auch bei Rosetten und Drückern verwendet der Hersteller diese Kennzeichnung. Das S bei ES4PS oder ES3G steht für eine Variante der Reihe, deren Unterschied im Datenbestand nicht erklärt ist. Wir nehmen deshalb keine Bedeutung für S oder G an und verweisen für Details auf das Produktblatt.
Die Namen sind Ihre wichtigste Bestellhilfe. Wer später einen zweiten Griff nachbestellen oder ein Paar ergänzen will, braucht die Kennung der Reihe, die Länge und die Oberfläche. Dieser Dreiklang steht im Artikelcode des Herstellers, zum Beispiel „ES6Q 600 71“ für die Reihe ES6Q, 600 mm Länge und Edelstahl matt. Auf Produktseiten im Shop sind die Werte zusätzlich als Auswahl hinterlegt.
Der Karcher-Katalog unterscheidet bei Stoßgriffen mehrere Bauformen. Im Katalog sind die Reihen ES3, ES6Q und ES13Q als T-Form geführt, die Reihe ES46 dagegen als gerade. Die ES46 ist bei uns nicht im Sortiment, sie zeigt aber, wie der Hersteller die Formen trennt. Was die Form im Detail ausmacht, zeigt das Bild auf der Produktseite besser als jede Beschreibung.
Der zweite Begriff im Katalog ist die Position. Für ES6Q, ES8 und ES11 steht „Position zentriert“, was bedeutet, dass der Griff mittig zur Befestigung sitzt und symmetrisch wirkt. Daneben nennt der Katalog für die Reihen ES4P und ES5PQ ein Stoßgriffpaar in T-Form, bei der ES5PQ mit quadratischem Querschnitt. Ein Paar besteht aus zwei Griffen, die auf beiden Seiten der Tür sitzen. Für die Glastür nennt der Katalog ausdrücklich die gegenseitige Montage.
Diese Einteilung hilft bei der Auswahl. Wer eine einfache Stoßstange an einer Holztür will, wählt einen Einzelgriff in T-Form. Wer eine Ganzglastür ausstatten will, greift zum Paar, weil dann beide Seiten einen Griff haben. Wer symmetrische Optik schätzt, nimmt eine zentrierte Reihe wie ES8 oder ES11.
Welche Form im Einzelfall gemeint ist, zeigt am sichersten das Bild auf der Produktseite. Die Namen der Reihen sind Kennungen des Herstellers, verbindlich ist immer das Produktblatt.
Zu jedem Stoßgriff gehören zwei Zahlen. Die Länge ist das Gesamtmaß des Griffrohrs von Ende zu Ende. Das Achsmaß ist der Abstand der Befestigungspunkte, also der Abstand der beiden Schrauben oder Stützen, mit denen der Griff an der Tür sitzt. Das Achsmaß ist immer kleiner als die Länge, weil das Rohr beidseitig über die Befestigung hinausragt. Beim Bohren der Tür zählt allein das Achsmaß, bei der Frage, ob der Griff in den Rahmen passt, die Länge.
Die Katalogwerte des Herstellers zeigen, wie sich beide Maße zueinander verhalten. Bei der Reihe ES6Q gehören zu 400, 600, 800 und 1000 mm Länge die Achsmaße 300, 400, 600 und 800 mm. Bei der ES8 sind es zu 300 bis 800 mm Länge Achsmaße von 200 bis 600 mm, bei der ES11 zu 400, 800 und 1800 mm die Maße 250, 600 und 750 mm. Die ES13Q hat zu 1000 und 1200 mm Länge die Achsmaße 800 und 1000 mm, die Stoßgriffpaare ES4P und ES5PQ bei 350 mm Länge ein Achsmaß von 150 mm.
| Reihe | Länge in mm | Achsmaß in mm |
|---|---|---|
| ES6Q | 400 / 600 / 800 / 1000 | 300 / 400 / 600 / 800 |
| ES8 | 300 / 400 / 500 / 600 / 700 / 800 | 200 / 250 / 300 / 400 / 500 / 600 |
| ES11 | 400 / 800 / 1800 | 250 / 600 / 750 |
| ES13Q | 1000 / 1200 | 800 / 1000 |
| ES4P | 350 / 500 / 700 | 150 / 300 / 500 |
| ES5PQ | 350 | 150 |
Man sieht, dass es keine feste Differenz zwischen Länge und Achsmaß gibt. Sie hängt von Reihe und Länge ab. Deshalb darf ein Achsmaß nie aus der Länge geschätzt werden. Eine Tür, die für einen bestimmten Griff gebohrt wurde, passt nur zu genau diesem Achsmaß. Wer einen Griff austauscht, misst das Achsmaß an der vorhandenen Tür und sucht den Artikel, der es abbildet.
Die Tabelle gibt die Werte aus dem Katalog wieder, nicht für jeden Artikel im Shop sind alle Achsmaße als eigenes Merkmal hinterlegt. Im Datenbestand steht bei den meisten Reihen nur die Länge. Vor der Bestellung sollten Sie deshalb auf dem Produktblatt prüfen, welches Achsmaß zu Ihrer Länge gehört, besonders wenn Sie einen vorhandenen Griff ersetzen.
Im Datenbestand kommen 13 verschiedene Längen vor: 300, 350, 400, 500, 600, 700, 800, 1000, 1200, 1400, 1600, 1800 und 2000 mm. Zwölf der 17 Artikel tragen die Länge als Merkmal Ausführung. Am häufigsten ist 400 mm, die bei neun Artikeln wählbar ist, gefolgt von 300 und 800 mm bei je sechs sowie 500, 600 und 700 mm bei je fünf. Die langen Maße ab 1200 mm gibt es nur bei wenigen Reihen: 1200 mm bei drei, 1400 mm und 1600 mm bei je zwei, 1800 mm bei drei und 2000 mm bei zwei Artikeln.
Die Länge entscheidet über den Einsatz. Kurze Griffe von 300 bis 500 mm passen an Innentüren, Schränke und schmale Rahmen. Mittlere Längen von 600 bis 1000 mm sind die klassischen Maße für Büro- und Eingangstüren. Alles ab 1200 mm ist für große Glasflächen, zweiflügelige Türen und Eingänge mit hohem Publikumsverkehr gedacht. Die Länge muss auch zur Tür passen: Ein Griff, der über die Türkante hinausragt, stört, und ein zu kurzer Griff wirkt verloren.
Eine praktische Regel: Der Griff soll mit der ganzen Hand umfasst werden können, ohne dass der Handballen die Türkante berührt. Bei breiten Türen lohnt sich ein langer Griff, weil er verschiedene Griffhöhen erlaubt und von Kindern wie Erwachsenen genutzt werden kann. Bei Glastüren wirkt ein langer Griff besonders elegant und betont die Höhe der Tür.
Wichtig ist die Prüfung der Längen je Reihe. Nicht jede Reihe bietet jede Länge: Die ES3 und ES3G decken 300 bis 2000 mm in zwölf Stufen ab, die ES8 nur 300 bis 800 mm, die ES11 hat drei Längen, und die Seattle, London und Oregon sind mit 300 und 400 mm kurze Griffe für Innentüren. Wer eine bestimmte Länge sucht, schaut zuerst in die Reihe, die sie führt.
Die ES3 ist die flexibelste Baureihe der Kategorie. Zwölf Längen von 300 bis 2000 mm stehen im Datenbestand: 300, 400, 500, 600, 700, 800, 1000, 1200, 1400, 1600, 1800 und 2000 mm. Die Oberflächen sind Edelstahl matt, Kosmos Schwarz und Messing matt, das Material ist Edelstahl. Im Katalog des Herstellers ist die ES3 als T-Form geführt. Es gibt sie zusätzlich als ES3G, die gleiche Längenstaffel in Edelstahl matt und Kosmos Schwarz.
Die Stärke der ES3 liegt in der Anpassung. Wer eine Tür mit ungewöhnlicher Höhe oder Breite hat, findet fast immer eine passende Länge. Auch bei Eingangsanlagen mit mehreren Türen unterschiedlicher Größe lässt sich dieselbe Reihe durchziehen, sodass der Gesamteindruck einheitlich bleibt. Das ist ein Vorteil gegenüber Reihen mit nur zwei oder drei Längen.
Die Reihe ist die richtige Wahl, wenn Sie vor allem Flexibilität suchen. Die Oberflächen sind breit: Messing matt gibt es bei der ES3, der ES13Q und der Seattle, nicht bei der ES3G. Wer also einen Messing-Ton möchte, wählt eine dieser Reihen. Der Unterschied zwischen ES3 und ES3G ist im Datenbestand nicht erklärt. Wenn Sie sicher sein wollen, welche Variante zu Ihrer Tür passt, sehen Sie auf das Produktblatt oder fragen Sie uns.
Die Reihen ES6Q und ES13Q tragen das Q im Namen. Beide haben im Katalog die Form T-Form, und beide sind in Edelstahl matt und Kosmos Schwarz bestellbar, die ES13Q zusätzlich in Messing matt. Die ES6Q gibt es in vier Längen: 400, 600, 800 und 1000 mm. Die ES13Q ist die größere Reihe mit fünf Längen von 400 bis 1200 mm, nämlich 400, 600, 800, 1000 und 1200 mm.
Ein quadratischer Querschnitt ist keine bloße Formfrage. Er wirkt kantiger und passt zu den quadratischen Rosetten und Drückern von Karcher, die ebenfalls ein Q im Namen tragen. Wer an der Tür bereits Beschläge in dieser Linie hat, bleibt bei Q. Wer runde Beschläge hat, wählt eine Reihe ohne Q. Welche Form angenehmer in der Hand liegt, ist Geschmackssache.
Zwischen ES6Q und ES13Q entscheidet die Länge. Bei bis zu 1000 mm sind beide verfügbar, ab 1200 mm bleibt nur die ES13Q. Die Achsmaße liegen bei der ES6Q zwischen 300 und 800 mm, bei der ES13Q reicht der Katalog von 250 bis 1000 mm. Beide Reihen sind damit auch für größere Türen gerüstet.
ES8 und ES11 sind zwei Reihen, die der Katalog als „Position zentriert“ bezeichnet. Die ES8 ist mit sechs Längen die feiner abgestufte: 300, 400, 500, 600, 700 und 800 mm mit Achsmaßen von 200 bis 600 mm. Die ES11 hat nur drei Längen, nämlich 400, 800 und 1800 mm mit den Achsmaßen 250, 600 und 750 mm. Beide gibt es in Edelstahl matt, das Material ist Edelstahl.
Die ES11 ist der Griff für sehr große Türen. 1800 mm sind die zweitlängste Länge des Sortiments und decken fast die ganze Türhöhe ab. Der Katalog nennt für die ES11 zusätzlich den Bereich 400 bis 1800 mm, was zeigt, dass es sich um eine Reihe handelt, die auch Zwischenlängen fertigen kann, im Shop sind jedoch die drei genannten Längen hinterlegt. Bestellen Sie nur die Längen, die als Auswahl auf der Produktseite stehen.
Die ES8 ist dagegen die Reihe für alles bis 800 mm. Ihre sechs Stufen erlauben eine fein abgestimmte Wahl bei Innentüren, Schranktüren und kleineren Eingängen. Wer nach einer Stange ohne Schnickschnack sucht, die zu Glas wie zu Holz passt, ist mit der ES8 gut bedient. Beide Reihen haben nur die Oberfläche Edelstahl matt, wer Schwarz oder Messing möchte, geht zur ES3 oder ES13Q.
Bei Glastüren stellt sich die Frage, wie ein Griff auf beiden Seiten befestigt wird. Die Antwort sind Stoßgriffpaare, bei denen zwei Griffe so zusammengehören, dass sie sich durch das Glas gegenseitig verschrauben. Der Katalog führt solche Paare als ES4P und ES4PS in T-Form und als ES5PQ mit quadratischem Querschnitt. In unserem Shop heißen die beiden letzten Artikel ES5PS und ES5PS ES5PQS.
Die ES4P und die ES4PS gibt es in drei Längen: 350, 500 und 700 mm mit den Achsmaßen 150, 300 und 500 mm. Das Material ist Edelstahl, die Farbe Edelstahl matt. Die ES5PQ ist als einzelne Länge von 350 mm mit einem Achsmaß von 150 mm im Katalog geführt, im Shop ist die Artikelnummer ES5PQ 350 71 hinterlegt. Für diese Paare nennt der Hersteller ausdrücklich die Montage „für Glastüren gegenseitig montiert“. Gewichte sind bei den ES5PS-Artikeln angegeben: 1,57 kg und 0,85 kg.
Eine Auffälligkeit im Datenbestand: Die Namen ES5PS und die Artikelnummer ES5PQ passen nicht zusammen, und die Materialangabe fehlt bei diesen beiden Artikeln. Wir geben den Hinweis weiter, damit niemand denkt, es handle sich um verschiedene Reihen. Die Bezeichnung im Katalog lautet ES5PQ, die Bezeichnung im Shop ES5PS. Bei der Bestellung gilt der Artikel im Warenkorb, bei Zweifeln gibt unsere Beratung Auskunft.
Wer ein Paar wählt, darf die Glasbearbeitung nicht vergessen. Die Bohrungen im Glas müssen zum Achsmaß des Paares passen. Bei Ganzglastüren ist das eine Entscheidung, die vor der Glasbestellung fällt. Mehr dazu in der Kategorie Glastürbeschläge und im Blogbeitrag Glastür montieren.
Fünf Artikel tragen keine Kennung wie ES, sondern einen Namen: Kreta, London, Oregon, Porto und Seattle. Es sind Namen, die auch bei Karcher-Drückern vorkommen. Im Katalog finden sich Oregon, Seattle, London und Porto bei den Türgriffen, wo sie als Modelle der Reihe geführt sind. Der Name legt nahe, dass diese Stoßgriffe optisch zu den gleichnamigen Drückern passen sollen. Wer an der Tür einen Drücker von Karcher hat, kann so einen passenden Stoßgriff finden.
Zu den Maßen: London, Oregon und Seattle gibt es in 300 und 400 mm, die Seattle zusätzlich in vier Oberflächen: Edelstahl matt, Kosmos Schwarz, Messing matt und Titan Grau. Der Stoßgriff Kreta hat die Artikelnummer ES27 425 71, was auf eine Länge von 425 mm hindeutet, sein Gewicht beträgt 0,43 kg. Der Stoßgriff Porto trägt die Nummer ES43 400 73, was 400 mm entspricht, das Gewicht liegt bei 0,47 kg, und er gibt es in Edelstahl matt und Edelstahl poliert.
Diese Reihen sind damit die kurzen, gestalterischen Griffe der Kategorie. Sie eignen sich für Innentüren, schmale Türen und Möbel, bei denen ein Griff als Gestaltungselement dienen soll. Wer lange Griffe für große Türen sucht, findet sie bei ES3, ES11 und ES13Q.
Zwei Artikel fallen aus dem Raster. Die ES21 ist der einzige Stoßgriff mit der Auswahl Links und Rechts. Das Merkmal Modell hat die Werte Rechts und Links, die Länge ist 350 mm, die Oberfläche Edelstahl matt. Dass eine Seite gewählt werden muss, deutet auf einen Griff hin, der in einer Richtung geformt ist, etwa mit einer Abwinklung. Das Bild auf der Produktseite zeigt die genaue Form.
Die ES37 hat im Datenbestand die Oberflächen Edelstahl matt und Edelstahl poliert kombiniert mit matt, das Material ist Edelstahl, eine Länge ist nicht hinterlegt. Für diesen Artikel sollten Sie vor der Bestellung auf dem Produktblatt prüfen, welche Maße verfügbar sind.
Beide Artikel zeigen, dass der Bestand nicht in jedem Fall lückenlos beschrieben ist. Wir weisen darauf hin, um Missverständnisse zu vermeiden, und helfen gern, wenn eine Angabe fehlt. Sie können uns die Tür beschreiben, und wir ordnen sie einer passenden Reihe zu.
Fünf Oberflächenbezeichnungen stehen im Merkmal Oberfläche, zwei weitere im Merkmal Farbe. Edelstahl matt ist mit sechs Artikeln im Merkmal Oberfläche und mit elf Artikeln im Merkmal Farbe die klare Nummer eins: Zusammen ist sie bei allen 17 Artikeln wählbar. Kosmos Schwarz steht bei fünf Artikeln, Messing matt bei dreien, Edelstahl poliert und Edelstahl poliert kombiniert mit matt sowie Titan Grau bei je einem.
Die Helligkeit zeigt: Alle 17 Artikel sind als „mittel“ eingestuft, fünf davon zusätzlich als „dunkel“, nämlich die Artikel mit Kosmos Schwarz. Die Materialoptik ist bei allen 17 mit Metall angegeben. Antik Bronzeoptik, Chrom oder Nickelmatt kommen bei den Stoßgriffen im Shop nicht vor.
Welche Oberfläche passt, ergibt sich aus Tür und Umgebung. Edelstahl matt passt zu fast allem, zu Aluminium und Glas ebenso wie zu hellem Holz. Kosmos Schwarz setzt einen Akzent und ist besonders an hellen und weißen Türen wirkungsvoll. Messing matt wirkt warm und passt zu Holztönen und zu gedeckten Farben. Titan Grau ist ein ruhiger, dunkler Metallton, der bei der Seattle zu haben ist.
Auch Stoßgriffe lassen sich in den Farbkennungen des Herstellers bestellen: 71 für Edelstahl matt, 72 für Edelstahl poliert, 73 für Edelstahl poliert / matt, 83 für Kosmos Schwarz und 89 für Titan Grau. Die Zahl steht am Ende der Artikelnummer, wie bei „ES3 600 83“ für die ES3 in 600 mm und Kosmos Schwarz.
Im Katalog des Herstellers stehen Stoßgriffe in Tabellenzeilen, die auf den ersten Blick kryptisch wirken. Eine Zeile wie „ES6Q 600 71 600 400 mm“ enthält fünf Angaben: die Reihe ES6Q, die Länge 600, die Farbkennung 71 für Edelstahl matt, dann noch einmal die Länge 600 und zuletzt das Achsmaß 400 mm. Die Spaltenüberschriften lauten Artikelnummer, Länge und Achsmaß. Wer diese Logik einmal verstanden hat, liest jede Zeile der Stoßgriff-Seiten ohne Hilfe.
Bei Artikeln im Shop begegnet Ihnen dieselbe Schreibweise in der Artikelnummer. „ES27 425 71“ steht für die Reihe ES27, 425 mm Länge und Edelstahl matt, „ES43 400 73“ für die Reihe ES43, 400 mm und Edelstahl poliert / matt. Das erklärt auch, warum die Stoßgriffe Kreta und Porto im Shop ohne Merkmal Länge auskommen: Die Länge steckt bereits in der Artikelnummer. Wer einen vorhandenen Griff nachbestellen will, findet Länge und Farbe auf einer alten Rechnung oder Verpackung oft genau in dieser Form.
Kommt zu einer Artikelnummer ein Zusatz wie S oder G hinzu, gehört er zu einer Variante der Reihe, deren Unterschied wir nicht deuten. Für den Katalog gilt dasselbe wie für den Shop: Im Zweifel gilt das Produktblatt, und wir klären Unklarheiten gern, bevor Sie bestellen.
Ein Stoßgriff steht selten allein an einer Tür. Meist kommen auf der Gegenseite ein Drücker und eine Rosette dazu, und beide sollten zum Stoßgriff passen. Der Hersteller führt seine Drücker in zwei Rosettenformen: runde Rosetten mit 52 mm Durchmesser und 10 mm Höhe und quadratische Rosetten mit 52 mal 52 mm und 10 mm Höhe, erkennbar am Q im Namen. Wer sich für einen Stoßgriff der Q-Reihe entscheidet, wird häufig auch Drücker mit quadratischer Rosette wählen, um die Linie zu halten.
Die Modellnamen helfen bei der Zuordnung. Seattle, Oregon und London kennen Sie als Drücker, und es gibt sie hier als Stoßgriffe. Wer an der Haustür außen einen Stoßgriff Seattle setzt, kann innen einen Drücker mit demselben Namen und derselben Oberfläche wählen. Weitere Drücker finden Sie bei den Türgriffen, Rosetten in Sonderformen bei den Rosetten.
Auch Schloss und Zylinder sollten in die Planung einfließen. Bei Haustüren sitzt das Schloss meist in Griffnähe, und der Griff darf den Zylinder nicht verdecken. Bei Glastüren stellt sich die Frage nach dem Glastürschloss, das zusätzlich Platz braucht. Wer die Positionen vorab auf einer Skizze einträgt, vermeidet spätere Konflikte. Zu Schlössern und Zylindern führt die Kategorie Türschlösser und Zylinder.
Wie ein Stoßgriff an der Tür sitzt, hängt vom Türwerkstoff ab. An Holz und Metalltüren wird er in der Regel verschraubt, die Schrauben laufen von der Außenseite oder durch die Tür und werden auf der Rückseite gekontert. Das Achsmaß bestimmt die Lage der Bohrungen. Die Bohrungen müssen sauber und rechtwinklig sein, weil ein verzogener Griff nicht nur schlecht aussieht, sondern auf Dauer das Material belastet.
Der Hersteller führt in seinem Katalog eigene Montageartikel für Stoßgriffe auf: die Stoßgriffbefestigung, Bohrschablonen und Frässchablonen sowie Pflegetücher für Edelstahl. Diese Teile gehören zum Zubehör und erleichtern es, den Griff exakt zu setzen. Eine Schablone zeigt die Lage der Bohrungen zum Achsmaß und verhindert Maßfehler an der Tür. Teile für den Einbau und Zubehör finden Sie auch bei den Montagezubehör-Artikeln und den Beschlag-Ersatzteilen.
Bei Glastüren ist die Befestigung anspruchsvoller. Das Glas muss gebohrt werden, und die Bohrungen gehören zur Planung, nicht zur Montage. Bei den Stoßgriffpaaren steht ausdrücklich im Katalog, dass sie für Glastüren gegenseitig montiert werden, also so, dass beide Griffe zusammengehören und das Glas zwischen sich fassen. Das Glas darf dabei nicht klemmen und nicht beschädigt werden, die Befestigung verlangt Zwischenlagen und das richtige Anzugsmoment. Die konkreten Angaben nennt die Montageanleitung des Herstellers.
Eine Montage bieten wir nicht an, auch nicht die Glasbohrung. Wir helfen Ihnen bei der Zuordnung von Griff und Achsmaß und nennen die Zubehörteile, die dazugehören. Die Bestellung des Glases mit den richtigen Bohrungen läuft über den Glaser, der seine Maße vom Beschlag bekommt. Der Ablauf ist immer derselbe: erst das Achsmaß festlegen, dann das Glas bearbeiten lassen und zuletzt den Griff setzen.
An der Haustür ersetzt der Stoßgriff den Knopf oder den Drücker auf der Außenseite. Er ist funktional, weil er mit der ganzen Hand gegriffen wird, und gestalterisch, weil seine Linie die Tür betont. Besonders bei Haustüren mit Glas oder Aluminiumfüllung wirkt ein langer Edelstahlgriff modern. Bei Holztüren mit Kassetten passt ein kürzerer Griff besser. Der Griff allein macht die Tür aber nicht sicher, den Schutz übernehmen Schloss, Zylinder und gegebenenfalls ein Schutzbeschlag.
An Glastüren im Büro und in der Praxis ist das Stoßgriffpaar der Klassiker. Die Tür öffnet sich durch Druck oder Zug am Griff, eine Falle ist nicht nötig, weil die Tür über einen Bodentürschließer oder ein Glastürschloss gehalten wird. Welche Beschläge dazugehören, steht bei den Glastürbeschlägen. Bei Türen mit Pendelfunktion oder Schiebefunktion ist der Stoßgriff ebenfalls üblich, bei Schiebetüren kommen eher Muscheln zum Einsatz, die Sie bei den Schiebetürbeschlägen finden.
In Objekten wie Schulen, Praxen und Verwaltungen werden Türen oft und von vielen Menschen benutzt. Ein Edelstahlgriff ist dort die belastbare Wahl: Er lässt sich reinigen, ist hygienisch und widersteht dem täglichen Zugriff. Lange Griffe haben den Vorteil, dass sie von Menschen unterschiedlicher Größe erreicht werden und sich auch mit dem Arm oder dem Ellbogen bedienen lassen.
Zwischen Stoßgriff und Knopf besteht eine einfache Faustregel. Wo die Tür gezogen und geschoben wird, passt der Stoßgriff. Wo die Falle bewegt werden soll, braucht es einen Drücker oder einen drehbaren Knopf, siehe Türknöpfe und Türgriffe. An vielen Eingängen kombiniert man beides: Stoßgriff außen, Drücker innen.
Die richtige Länge ist die Länge, die zur Tür und zur Nutzung passt. Messen Sie die Türbreite und die Höhe, an der der Griff sitzen soll. Bei einer Tür mit breitem Rahmen darf der Griff nicht in den Rahmen ragen. Bei einer Glastür mit Beschlägen am Rand bleibt zwischen Griff und Beschlag ein Mindestabstand, damit die Hand nicht an den Beschlag stößt.
Ob der Griff senkrecht oder waagerecht sitzt, ist Geschmackssache und eine Frage der Tür. Senkrecht ist der Standard, weil die Hand von oben nach unten greift. Waagerecht ist bei Schiebetüren und breiten Glastüren üblich. Bei senkrechtem Einbau muss die Höhe so gewählt sein, dass der Griff bequem erreichbar ist. Die genaue Höhe richtet sich nach den Nutzern. Für Drücker nennen Herstellerunterlagen 1050 mm als Richtwert, am Stoßgriff können Sie sich an dieser Höhe in der Mitte des Griffs orientieren, sofern der Raum keine anderen Vorgaben macht.
Prüfen Sie auch, ob der Griff in der gewählten Länge als Artikel verfügbar ist. Nicht jede Reihe bietet jede Länge. Die ES3 und ES3G bieten die breiteste Auswahl, die ES11 hat nur drei Längen, die Reihen London, Oregon und Seattle nur zwei. Wenn die gewünschte Länge nicht passt, ist die nächstkürzere meist die bessere Wahl, weil der Griff dann in jedem Fall in den Rahmen passt.
Wer ein Paar für beide Seiten einer Glastür einsetzt, achtet auf die Symmetrie. Beide Griffe müssen auf gleicher Höhe und deckungsgleich sitzen. Eine Schablone hilft dabei. Für Glas gilt zudem: Die Bohrungen werden vom Glaser nach Ihren Maßen gesetzt, deshalb lohnt es sich, alle Maße zweimal zu prüfen.
13 der 17 Artikel sind mit dem Material Edelstahl angegeben. Bei Kreta, Porto, ES5PS und ES5PS ES5PQS fehlt die Angabe im Datenbestand, die Farbe ist dort mit Edelstahl matt oder poliert beschrieben. Wir sehen es als Lücke, nicht als Beleg für ein anderes Material. Alle 17 Artikel haben die Materialoptik Metall.
Edelstahl ist für Griffe aus guten Gründen die erste Wahl. Er ist hart, korrosionsbeständig und hygienisch, und er lässt sich in matten Oberflächen liefern, die Fingerabdrücke weniger zeigen. Gerade bei Türen, die von vielen Menschen benutzt werden, ist das ein Vorteil. Die Oberflächen Kosmos Schwarz und Messing matt geben dem Griff einen anderen Charakter und können Kratzer deutlicher zeigen.
Für die Pflege genügt ein weiches, feuchtes Tuch, bei Bedarf mit mildem Reiniger. Auf Scheuermittel verzichten Sie besser, weil sie die Oberfläche angreifen. Ein Pflegetuch für Edelstahl führt der Hersteller im Katalog als Zubehör. Nach dem Reinigen wischen Sie trocken nach, damit keine Wasserflecken bleiben. In Objekten mit häufiger Reinigung empfiehlt sich ein fester Rhythmus.
Das Gewicht ist nur bei vier Artikeln angegeben: ES5PS mit 1,57 kg, ES5PS ES5PQS mit 0,85 kg, Kreta mit 0,43 kg und Porto mit 0,47 kg. Dass die ES5PS fast doppelt so viel wiegt wie die ES5PQS, deutet auf Unterschiede in Bauart oder Lieferumfang hin, der Datenbestand erklärt es nicht. Wenn das Gewicht für Ihre Tür wichtig ist, etwa bei leichten Glastüren, fragen wir beim Hersteller nach.
Beide Griffarten haben ihre Berechtigung. Die Gegenüberstellung zeigt, wo jede stärker ist.
Stoßgriff
Drücker
Der Stoßgriff ist kein Ersatz für den Drücker, sondern eine Ergänzung. Wo Türen gezogen und geschoben werden, ist er die richtige Wahl, wo Türen mit Falle bedient werden, nicht. Viele Eingänge verbinden beides: einen Stoßgriff außen, der Eleganz und Greifbarkeit liefert, und einen Drücker innen, der die Falle bewegt.
Gehen Sie in dieser Reihenfolge vor. Sie beginnt bei der Tür und endet bei der Oberfläche.
Holz, Metall oder Glas? Daraus folgt, ob Einzelgriff oder Paar nötig ist.
Türbreite und Griffhöhe messen, dann Länge und Achsmaß aus dem Datenblatt abgleichen.
T-Form, zentriert, quadratisch oder rund: passend zu den vorhandenen Beschlägen der Tür.
Edelstahl matt, Kosmos Schwarz, Messing matt oder eine der Sonderoberflächen, abgestimmt auf Rosetten und Bänder.
Stoßgriffbefestigung, Schablone und Schrauben mit einplanen, bei Glas die Bohrungen mit dem Glaser abstimmen.
Zylinder, Schutzbeschlag und gegebenenfalls Türstopper gleich mit berücksichtigen.
Wer diese Reihenfolge einhält, schließt die häufigsten Fehlkäufe aus. Besonders wichtig ist das Achsmaß, weil es die Bohrungen festlegt.
Aus unserer Beratung kennen wir einige Muster, die immer wieder auftreten.
Die meisten dieser Fehler lassen sich vermeiden, wenn Sie vor der Bestellung die Daten Ihrer Tür zusammentragen.
Prüfen Sie diese Punkte, bevor Sie den Griff in den Warenkorb legen.
Wenn Sie bei einem Punkt unsicher sind, schicken Sie uns die Eckdaten. Wir ordnen sie dem passenden Artikel zu.
Die folgenden Artikel zeigen die Bandbreite der Kategorie von der kurzen Stange bis zum Griffpaar.

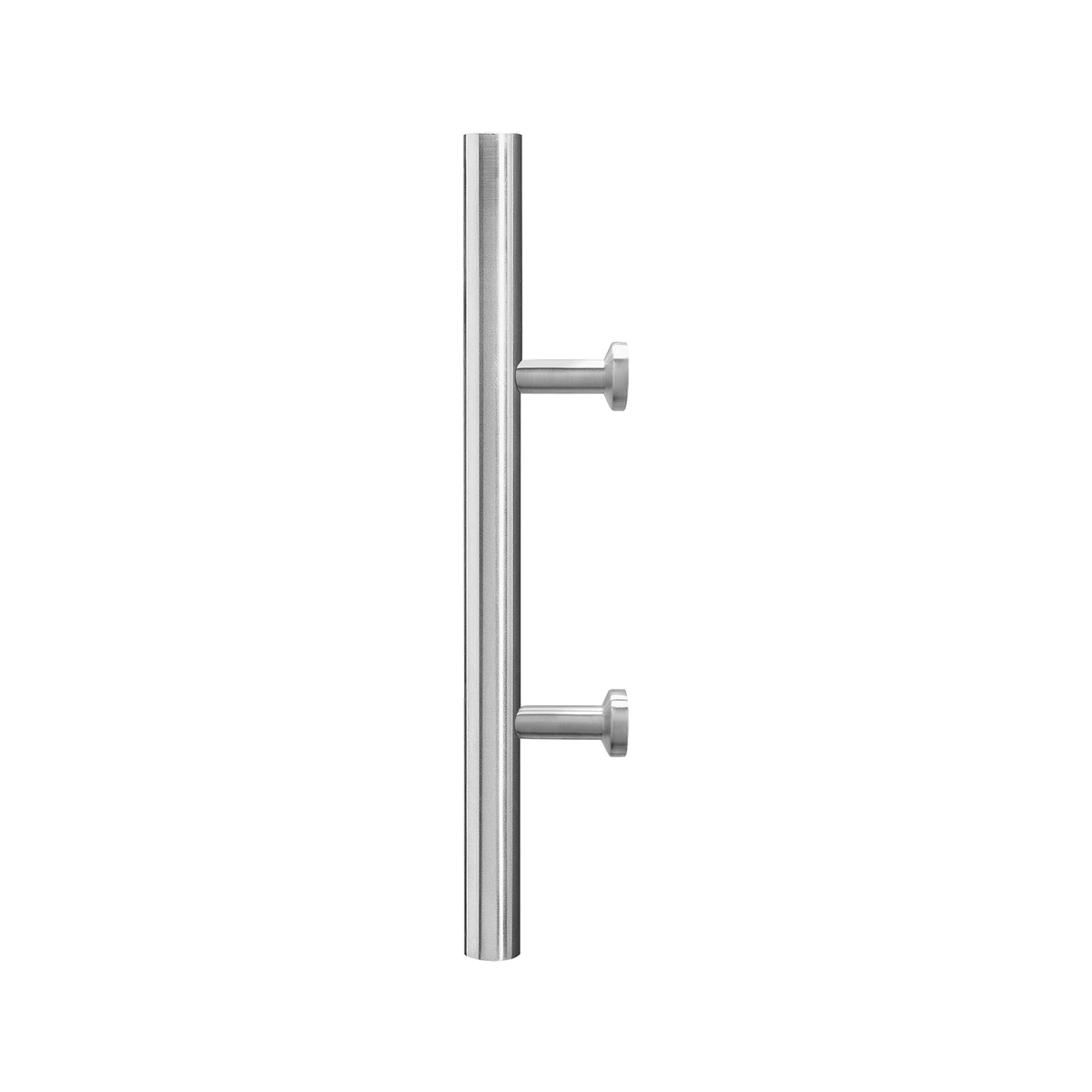

Karcher Stoßgriff ES3

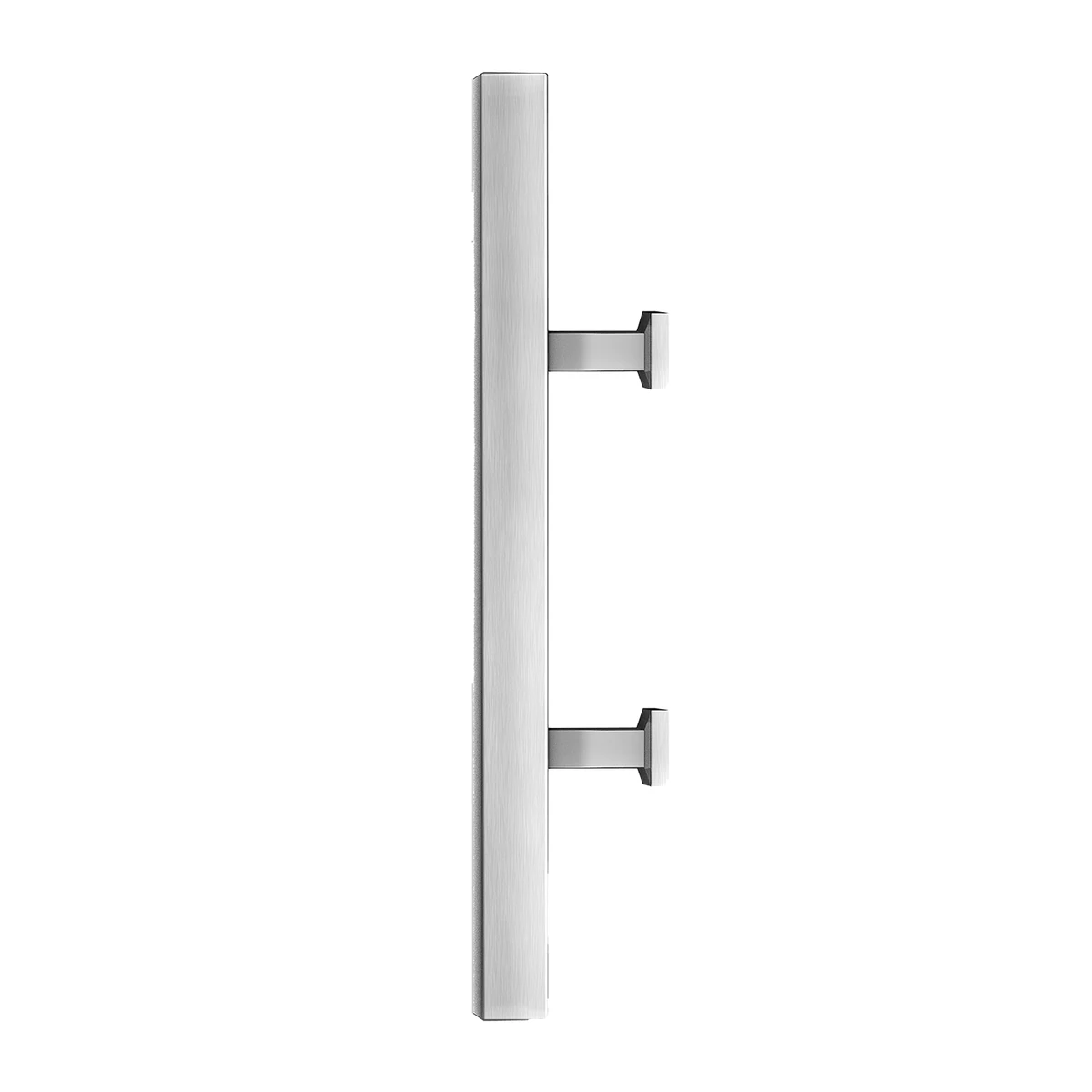

12 LängenKarcher Stoßgriff ES6Q
QuadratischKarcher Stoßgriff ES13Q
LangKarcher Stoßgriff ES11
Große TürenKarcher Stoßgriff ES8

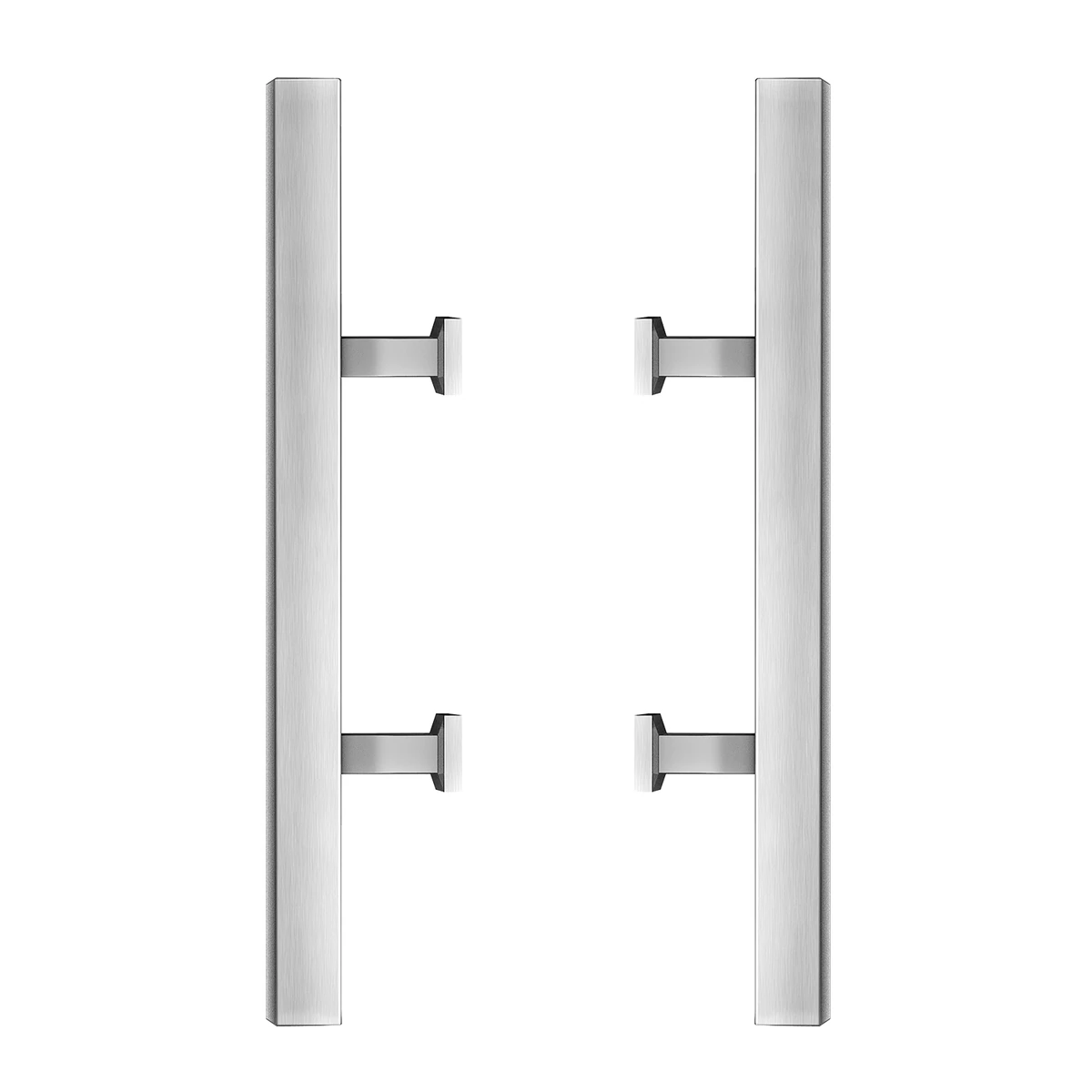

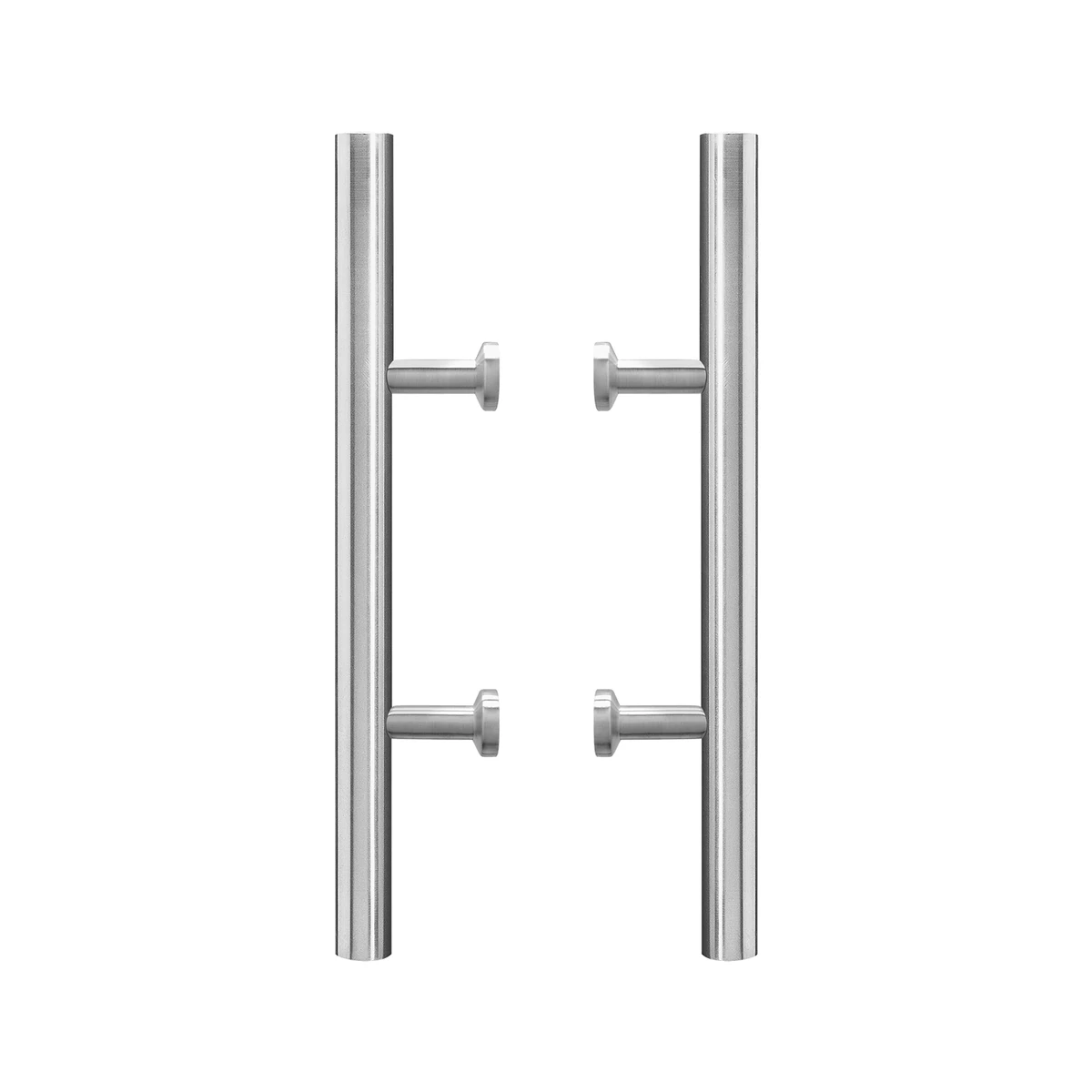

Fein abgestuftKarcher Stoßgriff ES5PS

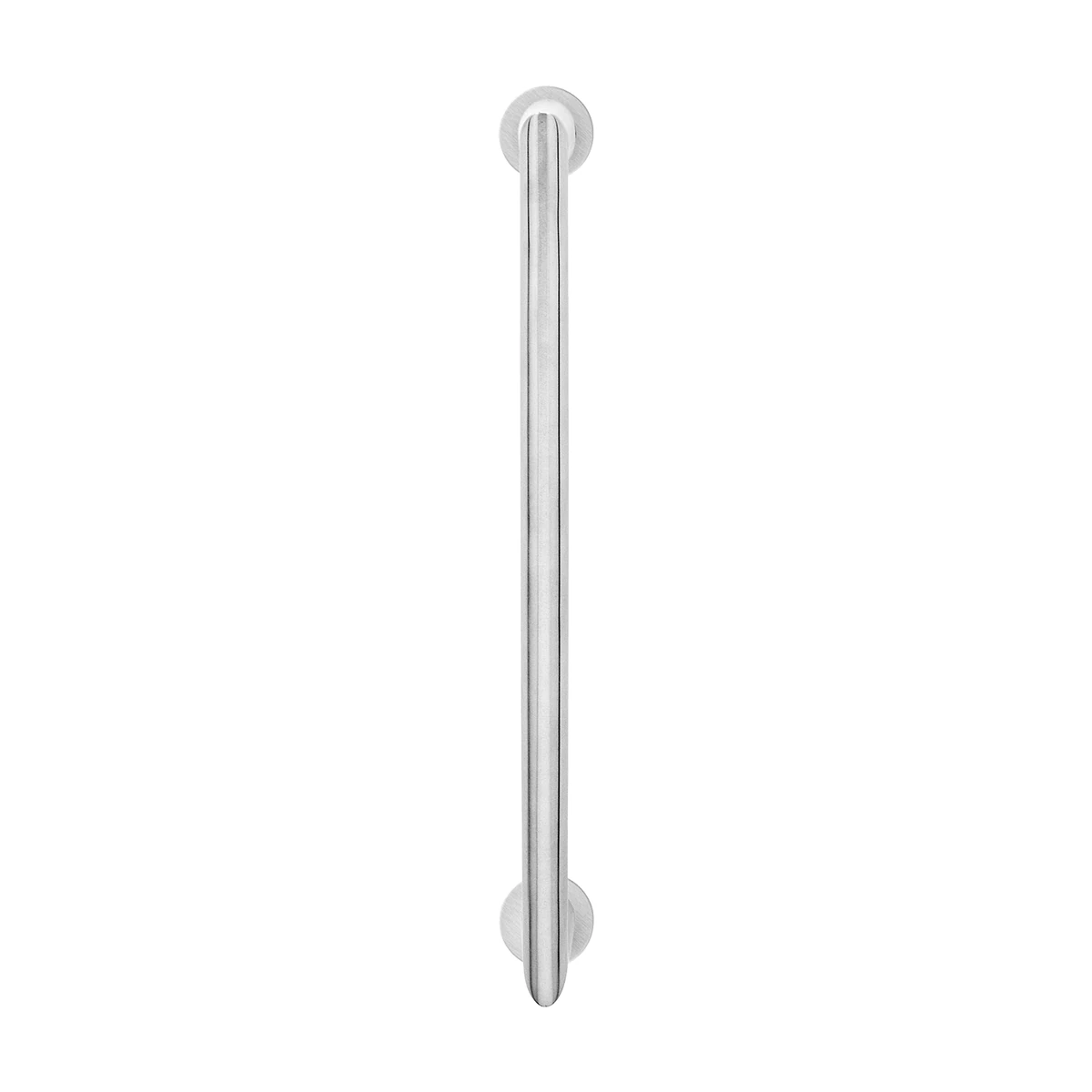

Paar für GlasKarcher Stoßgriff Seattle

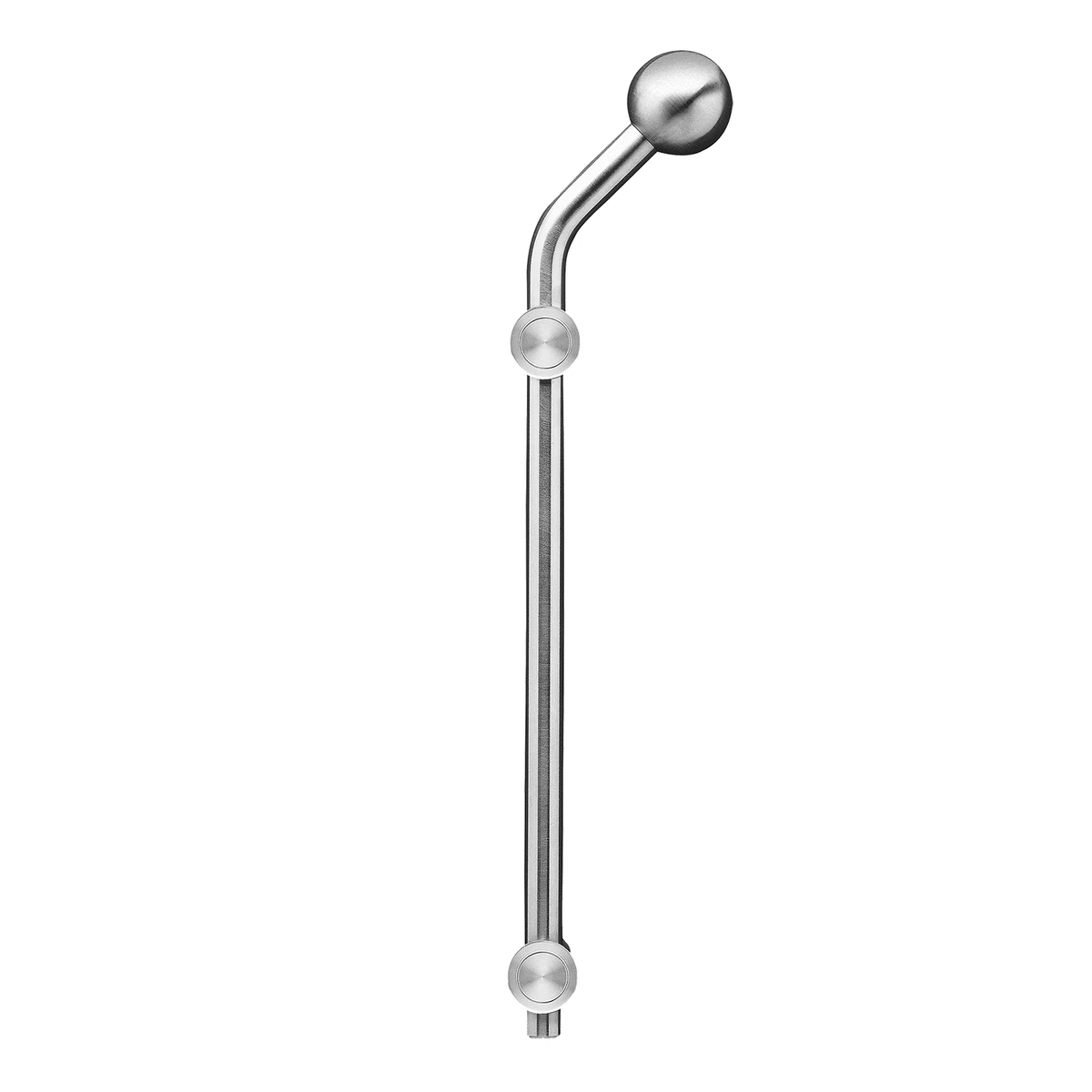

Mit ModellnamenKarcher Stoßgriff ES21
Links und RechtsWeitere Artikel finden Sie in der Produktliste oberhalb dieses Textes.
Zu einem Stoßgriff gehören oft Zylinder, Schutzbeschlag und bei Glas die passenden Beschläge.
Maße der Tür schicken
Wir ordnen Türbreite, Achsmaß und Werkstoff einem Griff zu und nennen die passende Länge aus dem Sortiment.
Die Innenseite nicht vergessen
Für die Innenseite einer Tür mit Stoßgriff finden Sie Drücker in denselben Oberflächen.
Für den Zylinder und das Schloss lohnt ein Blick auf die Türschlösser und Zylinder.
Die Länge ist das Gesamtmaß des Griffs, das Achsmaß der Abstand der Befestigungspunkte. Für die Bohrungen zählt das Achsmaß.
Das hängt von Tür und Nutzung ab. Kurze Griffe von 300 bis 500 mm passen an Innentüren, längere an Eingänge und Glasflächen.
Im Shop 13 Längen von 300 bis 2000 mm, am häufigsten 400 mm. Nicht jede Reihe bietet jede Länge.
Edelstahl matt bei allen 17 Artikeln, Kosmos Schwarz bei 5, Messing matt bei 3, außerdem Edelstahl poliert und Titan Grau.
Zwei Griffe für beide Seiten einer Glastür, die gegenseitig montiert werden, zum Beispiel ES4P oder ES5PS.
Das hängt von Werkstoff und Bohrung ab. Bei Glas müssen die Bohrungen vorher geplant werden.
Sie erleichtert das exakte Setzen der Bohrungen. Der Hersteller führt Schablonen als Zubehör.
Nein, ein Stoßgriff dient zum Ziehen und Schieben. Für die Falle brauchen Sie einen Drücker oder drehbaren Knopf.
Nein, eine Montage bieten wir nicht an. Wir helfen bei Auswahl, Achsmaß und Zubehör.
Mit weichem, feuchtem Tuch und mildem Reiniger, ohne Scheuermittel, danach trocken nachwischen.
Bei Karcher steht es für eine quadratische Variante, bei der ES5PQ ist der quadratische Querschnitt im Katalog genannt.
