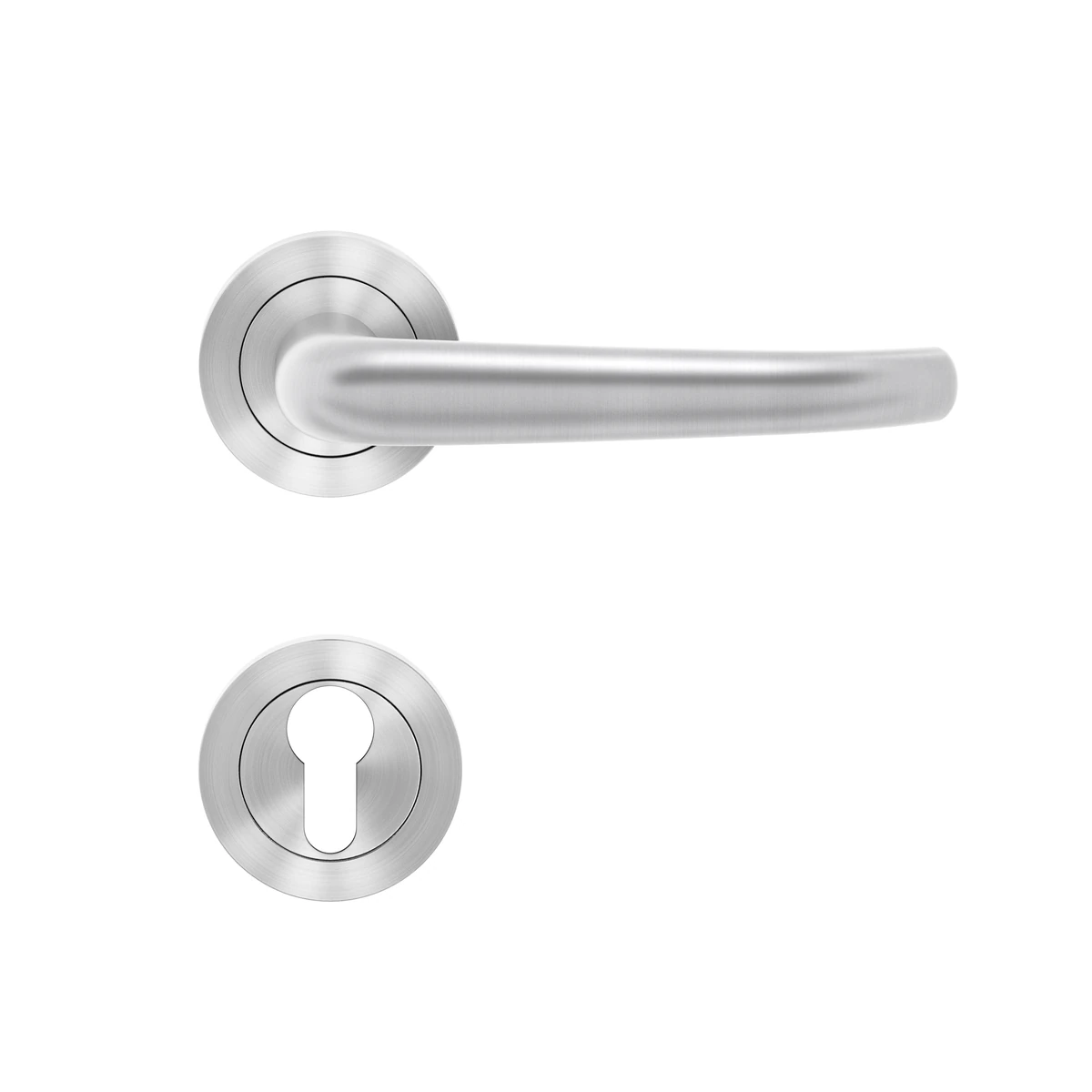

Karcher Drückergarnitur "Elba" ER/FS22 (Feuerschutz) - Edelstahl matt
Feuerschutz-Drückergarnitur Elba auf dreiteiliger Rundrosette (52 mm) in Edelstahl matt. Geprüft nach DIN 18273, Gebrauchskategorie 3 nach DIN EN 1906, für Türstärken 38 bis 48 mm. 135 mm Grifflänge, Mid-century Modern Stil -- klassische Elba-Form mit Brandschutz-Zulassung.
| Oberfläche: Edelstahl matt |
Barcode :
4038847026613Elba ER/FS22 Feuerschutz
Die Elba ist eine der kompaktesten Garnituren im Karcher-Programm. Das ändert sich auch an der Brandschutztür nicht: Die ER/FS22 bringt denselben charakteristischen 135-mm-Griff, dieselbe dreiteilige Rundrosette -- und dazu die DIN-18273-Zulassung, die geprüfte Feuerschutztüren verlangen.
„Kompakt, geprüft, ohne Kompromisse: Die Elba ER/FS22 ist Feuerschutz, der zum restlichen Haus passt."
Was Kunden sagen
Bei uns führt eine Brandschutztür ins Treppenhaus. Ich wollte keinen grauen Industriebeschlag, der von weitem schreit 'Sicherheitstür'. Die Elba ER/FS22 sieht aus wie der Rest der Garnituren im Haus -- und hat das nötige DIN-18273-Prüfzeugnis. Genau das gesucht.
Kompakte Garnitur, angenehme Proportionen. Für ein Mehrfamilienhaus mit einheitlichem Erscheinungsbild an allen Türen -- inklusive den klassifizierten Abschnittstüren -- ist die Elba ER/FS22 die konsequente Wahl. Kein Stilbruch, kein Zertifikatsproblem.
Kleines Modell, großes Prüfzeugnis. Ich verbaue die Elba ER/FS22 immer dann, wenn Platz oder Optik gegen größere FS-Garnituren spricht. Montage schnell erledigt, Datenblatt stimmt, Sachverständiger zufrieden.
DIN 18273
Feuerschutz-Prüfung für die kleinste Elba der Linie
DIN 18273 regelt, welche Anforderungen Beschläge an Feuer- und Rauchschutztüren erfüllen müssen. Die Elba ER/FS22 ist nach dieser Norm geprüft und zugelassen -- mit einer dreiteiligen Rosettenkonstruktion, die speziell für FS-Türen entwickelt wurde. Edelstahl massiv, Stärke 10 mm.
Grifflänge 135 mm, schlankes Griffprofil. Hochhaltefeder integriert, Stütznocken vorhanden, festdrehbar gelagert. Unsichtbare Verschraubung, kein freiliegender Schraubenkopf auf der Rosette. Technisch identisch zur normalen Elba ER22 -- der Unterschied liegt im Prüfzeugnis nach DIN 18273.
Gebrauchskategorie 3
Stark frequentierte Türen brauchen mehr als ein Design
GK3 nach DIN EN 1906 ist die höchste reguläre Gebrauchskategorie für Türdrückergarnituren. Die Elba ER/FS22 ist genau dafür geprüft: Treppenhäuser, Flure, Durchgangsbereiche -- überall dort, wo Feuerschutztüren im Alltag hundertefach betätigt werden.
Integrierte Hochhaltefeder hält den Drücker dauerhaft waagerecht. Montage für Türstärken 38 bis 48 mm, Bohrdurchmesser 7 mm, Befestigungsschrauben M4 × 43 mm und M4 × 50 mm im Lieferumfang. Wechselgarnitur-Varianten (WGL/WGR) für Türen ohne Abschließfunktion mit außenseitigem Knauf.
Technische Eckdaten
Welche Verriegelung brauche ich?
Für jede Tür die passende Funktion
Profilzylinder (PZ)
Abschließbare Feuerschutztür mit handelsüblichem Profilzylinder. Standard für Wohnungseingangstüren, Büros und klassifizierte Durchgangsbereiche.
Wechselgarnitur links (WGL)
Feststehender Knauf außen, Drücker innen. Links-Ausführung. Für Abschnittstüren und Bereiche, bei denen ein Abschließen nicht vorgesehen ist.
Wechselgarnitur rechts (WGR)
Feststehender Knauf außen, Drücker innen. Rechts-Ausführung. Spiegelversion zur WGL -- gleiche DIN-18273-Prüfzulassung, gleiche technische Spezifikation.
Ausführung
Eine Form, ein Charakter
Entworfen von · geliefert von Walz Holzhandel · Hockenheim seit 1923
Produkteigenschaften
| Eigenschaft | Wert |
|---|---|
| Oberfläche | Edelstahl matt |
| Verriegelung | Profilzylinder |
| Material | Edelstahl |
| Rosettenform | Rund |
| Türstärke | 38–48 mm |
| Griffform | Rund |
| Grifflänge | 135 mm |
| Gebrauchskategorie | GK3 |
| Feuerschutz | Ja |
| Hochhaltefeder | Ja |
| Verschraubungsart | Unsichtbare Verschraubung |

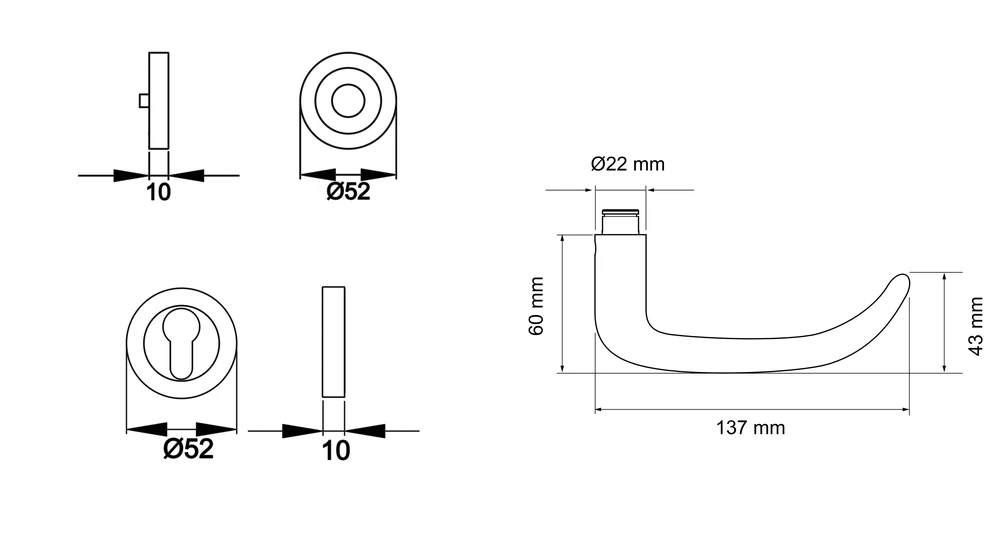

Technische Zeichnung
![Technische Zeichnung [ER/FS 22V PZ0 71] Karcher Drückergarnitur "Elba" ER/FS22 (Feuerschutz) (Profilzylinder)](/web/image/product.product/146246/walz_technical_image)
