Wer ein tragendes Holzbauteil bestellt, entscheidet nicht über „den einen Balken“, sondern über eine Kombination aus Werkstoff, Holzart, Oberflächenqualität, Querschnitt und Länge. Genau diese fünf Stellschrauben bestimmen in der Kategorie Konstruktionsholz (KVH und BSH), welcher der 89 Artikel zu Ihrem Vorhaben passt. Diese Seite geht die Merkmale einzeln durch, zeigt, wie sie sich im Sortiment verteilen, und hilft Ihnen, aus 30 Querschnitten und 16 Längenstufen den passenden Balken zu finden.
Das Wichtigste in einer Minute
89 Artikel: 84 mit festem Querschnitt, dazu fünf Grundartikel, die in den Konfigurator führen.
Sechs Gruppen mit festem Querschnitt: KVH Fichte (27), KVH Douglasie (9), BSH Fichte Sicht (23), BSH Fichte Industrie (5), BSH Douglasie (13) und Duobalken Fichte (7).
30 Querschnitte von 40 x 60 mm bis 200 x 200 mm, zusammen 194 Längenvarianten zwischen 3 und 16 m.
Qualitäten: Nichtsichtqualität (NSi), Sichtqualität und Industriequalität sind ausdrücklich in den Artikeltexten benannt.
Die Kategorie Konstruktionsholz (KVH und BSH) sammelt Balken für tragende Aufgaben: Konstruktionsvollholz aus Fichte und Douglasie, Brettschichtholz aus Fichte und Douglasie sowie Duobalken aus Fichte. Alle 89 Artikel liegen direkt in dieser einen Kategorie, es gibt keine weitere Unterteilung. Wer hier einkauft, trifft deshalb auf eine Liste, in der sich die Artikel kaum durch ihren Namen, dafür aber stark durch ihre Merkmale unterscheiden.
Das ist der Grund, warum diese Seite nach Merkmalen gegliedert ist und nicht nach Produktgruppen. Ein Balken 100 x 200 mm kann als Konstruktionsvollholz aus Fichte, als Konstruktionsvollholz aus Douglasie, als Brettschichtholz in Sichtqualität oder als Brettschichtholz aus Douglasie vorliegen. Vier Artikel, gleicher Querschnitt, vier verschiedene Eigenschaftsprofile. Wer nur nach der Größe sucht, übersieht den Teil der Entscheidung, der über Optik, Witterungsverhalten und Einsatzort mitbestimmt.
Die Artikeltexte folgen einem festen Schema. Sie nennen den Werkstoff, die Holzart, die Qualität, den Querschnitt in Millimetern und in Zentimetern und weisen darauf hin, dass der Preis je Stange gilt. Andere Längen, Zuschnitt und Hobeln sind über den Konfigurator möglich. Mehr Angaben tragen die fünf Grundartikel: Auf deren Produktseiten stehen Festigkeitsklasse, Holzfeuchte, Normverweise und eine Übersicht der Standardquerschnitte.
Eine Faustregel für den Einstieg: Zuerst klären, ob der Balken später sichtbar bleibt und ob er der Witterung ausgesetzt ist. Diese beiden Fragen legen Qualität und Holzart fest. Erst danach lohnt der Blick auf Querschnitt und Länge.
Sechs Gruppen, sechs Merkmalsprofile
Alle 84 Artikel mit festem Querschnitt lassen sich genau einer von sechs Gruppen zuordnen. Die Tabelle stellt sie nebeneinander. Die Angaben stammen aus den Artikelbezeichnungen, den Artikeltexten und den Längenwerten der Produktdaten.
Gruppe
Artikel
Werkstoff und Holzart
Qualität laut Artikeltext
Längen in m

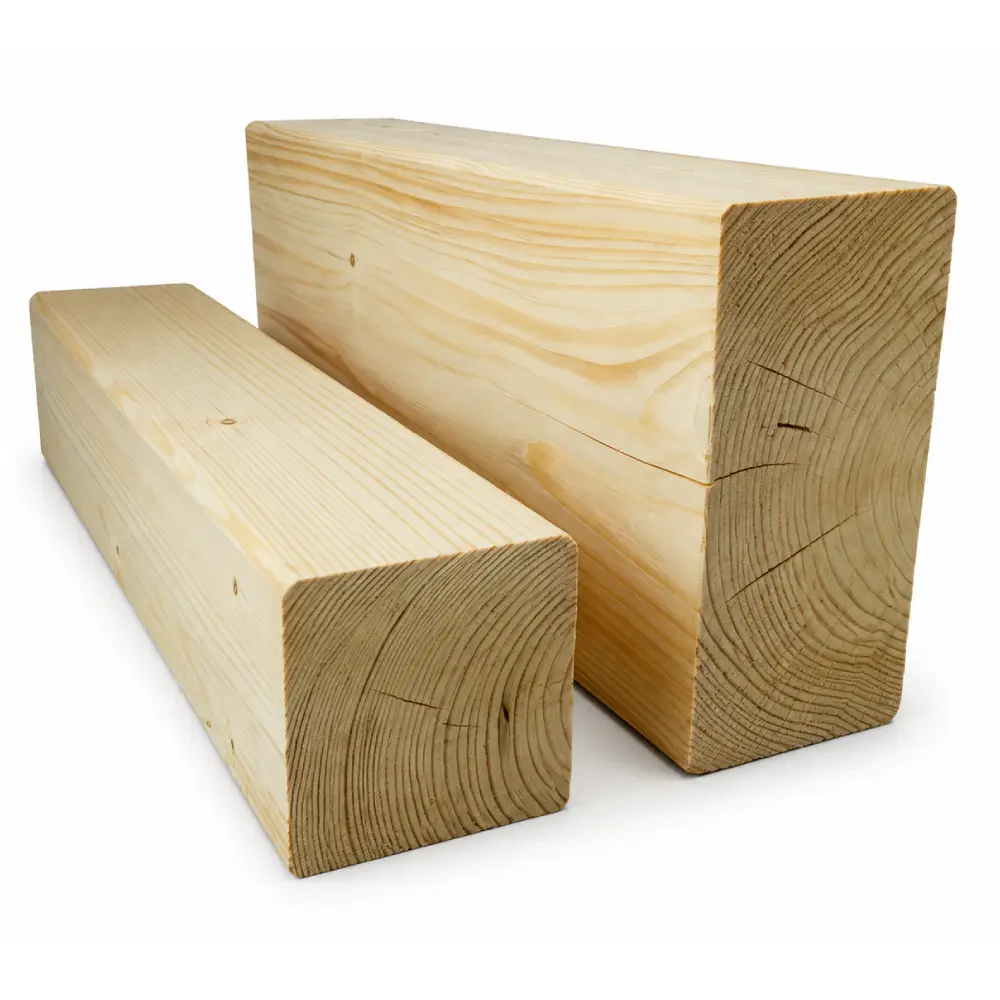

KVH Fichte
27
Konstruktionsvollholz, Fichte
Nichtsichtqualität (NSi)
3 bis 13 in 15 Stufen
KVH Douglasie
9
Konstruktionsvollholz, Douglasie
Nichtsichtqualität (NSi)
13
BSH Fichte Sicht
23
Brettschichtholz GL24h, Fichte
Sichtqualität
5, 12, 13, 16
BSH Fichte Industrie
5
Brettschichtholz GL24h, Fichte
Industriequalität
5, 13
BSH Douglasie
13
Brettschichtholz GL24h, Douglasie
Sichtqualität
5, 12
Duobalken Fichte
7
Balkenschichtholz, Fichte
Nichtsichtqualität (NSi)
13
Insgesamt 84 Artikel in sechs Gruppen, dazu fünf Grundartikel für den Konfigurator.
Auffällig ist, dass die Gruppen unterschiedlich dicht besetzt sind. KVH Fichte ist mit 27 Artikeln die größte, gefolgt von BSH Fichte in Sichtqualität mit 23. Die Industriequalität bei Brettschichtholz ist mit fünf Artikeln die kleinste Gruppe. Das spiegelt, wofür die Gruppen gedacht sind: Konstruktionsvollholz in Fichte ist der Allrounder, Sichtqualität deckt alles ab, was offen im Raum oder unter dem Dachüberstand liegt, und die Industriequalität kommt nur dort in Frage, wo das Bauteil verkleidet wird.
Der Querschnitt ist das sichtbarste Merkmal und gleichzeitig das, das die Statik bestimmt. In dieser Kategorie kommen 30 verschiedene Querschnitte vor. Der kleinste Balken misst 40 x 60 mm, der größte 200 x 200 mm. Die Artikel nennen die Maße immer in der Schreibweise Breite mal Höhe, zuerst in Millimetern, dahinter in Klammern in Zentimetern, zum Beispiel 80 x 200 mm (8 x 20 cm).
Die folgende Matrix zeigt für jeden Querschnitt, in welchen Gruppen er geführt wird. Ein Haken bedeutet, dass es mindestens einen Artikel dieser Gruppe mit genau diesem Querschnitt gibt. Sie sehen so auf einen Blick, in welchen Werkstoffen und Holzarten ein Maß zur Wahl steht und wo es nur eine Möglichkeit gibt.
Querschnitt in mm
KVH Fichte
KVH Douglasie
BSH Fichte Sicht
BSH Fichte Industrie
BSH Douglasie
Duobalken
40x60
✓
·
·
·
·
·
40x80
✓
·
·
·
·
·
40x100
✓
·
·
·
·
·
60x60
✓
·
·
·
·
·
60x80
✓
·
·
·
·
·
60x100
✓
✓
·
·
·
·
60x120
✓
✓
✓
·
·
✓
60x140
✓
✓
✓
·
·
·
60x160
✓
✓
✓
·
·
✓
60x200
✓
✓
✓
·
·
✓
80x80
✓
·
·
·
·
·
80x100
✓
·
✓
·
·
✓
80x120
✓
·
✓
·
✓
·
80x140
✓
·
✓
·
·
·
80x160
✓
✓
✓
·
✓
✓
80x180
✓
·
✓
·
·
·
80x200
✓
·
✓
·
✓
✓
100x100
✓
✓
✓
✓
✓
·
100x120
✓
·
✓
·
✓
·
100x140
✓
·
✓
·
·
·
100x160
✓
·
✓
·
✓
·
100x200
✓
✓
✓
·
✓
·
120x120
✓
✓
✓
✓
✓
·
120x160
✓
·
✓
·
✓
·
120x200
✓
·
✓
·
✓
·
120x240
✓
·
✓
·
✓
·
140x140
✓
·
✓
✓
✓
·
160x160
·
·
✓
✓
✓
✓
180x180
·
·
✓
·
·
·
200x200
·
·
✓
✓
·
·
Aus der Matrix lassen sich einige Aussagen ableiten. Sieben Querschnitte gibt es nur in einer einzigen Gruppe: sechs davon ausschließlich als KVH Fichte (40 x 60, 40 x 80, 40 x 100, 60 x 60, 60 x 80 und 80 x 80 mm) und einer ausschließlich als BSH Fichte in Sichtqualität (180 x 180 mm). Dagegen führen 18 Querschnitte in mindestens drei Gruppen. Drei Maße, nämlich 80 x 160, 100 x 100 und 120 x 120 mm, werden in jeweils fünf Gruppen geführt und bieten die größte Auswahl. Wer in diesen Maßen plant, kann Werkstoff und Holzart frei wählen und sich dabei ganz nach Einsatz und Optik richten.
i
Die Zahl 89 setzt sich aus 84 Artikeln mit festem Querschnitt und fünf Grundartikeln zusammen. Die Grundartikel tragen keinen Querschnitt im Namen, weil sie in den Konfigurator führen, in dem Querschnitt und Länge frei gewählt werden.
Breiten und Höhen: wo die Auswahl dicht ist
Ein Querschnitt besteht aus zwei Zahlen, und sie verteilen sich sehr unterschiedlich. Von den 84 Artikeln mit festem Querschnitt haben 20 eine Breite von 80 mm und 19 eine Breite von 60 mm. Weitere 17 Artikel sind 100 mm breit, 14 sind 120 mm breit. Schmaler als 60 mm sind nur die drei Artikel der Breite 40 mm, breiter als 120 mm sind insgesamt elf Artikel mit Breiten von 140, 160, 180 und 200 mm.
Verteilung der 84 Artikel mit festem Querschnitt nach der Breite.
Bei der Höhe liegt der Schwerpunkt weiter oben. 19 Artikel sind 160 mm hoch, 17 sind 200 mm hoch, 15 sind 120 mm hoch. Elf Artikel haben 100 mm und weitere elf 140 mm Höhe. Nur zwei Artikel sind 60 mm hoch, drei sind 80 mm hoch, drei sind 180 mm hoch und drei messen 240 mm. Die Höhenwerte 240 mm gehören ausschließlich zu Querschnitten mit 120 mm Breite: KVH Fichte, BSH Fichte in Sichtqualität und BSH Douglasie führen jeweils einen Artikel mit 120 x 240 mm.
Was heißt das praktisch? Ein Balken wird in der Regel auf der hohen Kante belastet, denn die Höhe trägt mehr als die Breite. Querschnitte wie 60 x 200 mm oder 80 x 200 mm eignen sich deshalb für Bauteile, die auf Biegung beansprucht werden, etwa Sparren, Pfetten oder Deckenbalken. Quadratische Querschnitte wirken dagegen gleichmäßig in beide Richtungen und werden häufig als Stütze oder Pfosten gewählt. Welcher Querschnitt konkret reicht, rechnet der Statiker aus. Die Tabellen dieser Seite zeigen Ihnen, was zur Auswahl steht, nicht, was Ihre Konstruktion braucht. Ein hilfreicher Blick geht auf das Seitenverhältnis. Bei 40 x 60 mm verhalten sich Breite und Höhe wie 1 zu 1,5, bei 80 x 160 mm wie 1 zu 2, bei 60 x 200 mm wie 1 zu 3,3. Je schlanker der Querschnitt, desto stärker kommt es darauf an, dass der Balken hochkant liegt und seitlich gehalten wird, etwa durch Verschalung, Lattung oder Kopfbänder. Das Sortiment enthält beide Typen: breite, kompakte Querschnitte für Stützen und flache, hohe für Sparren und Pfetten.
Noch ein praktischer Hinweis: Bei Querschnitten, die in vielen Gruppen vorkommen, können Sie Holzart und Qualität später ändern, ohne die Planung neu zu zeichnen. Bei Maßen, die nur als KVH Fichte vorliegen, wie 40 x 60 oder 80 x 80 mm, ist der Wechsel auf Douglasie oder Brettschichtholz nicht möglich. Für diese Fälle gibt es den Konfigurator, in dem Sie Sondermaße anfragen können.
Notieren Sie sich beim Planen immer beide Maße und die Reihenfolge. 80 x 200 mm und 200 x 80 mm sind nicht dasselbe Bauteil, wenn es um die Belastungsrichtung geht. Die Artikelnamen verwenden stets Breite vor Höhe.
Die Länge: von 3 bis 16 Meter
Die Längen sind als Variante an jedem Artikel hinterlegt. Das Sortiment kennt 16 verschiedene Längenstufen: 3, 4, 5, 6, 7, 7,5, 8, 8,5, 9, 9,5, 10, 10,5, 11, 12, 13 und 16 m. Insgesamt sind es 194 Längenvarianten über alle 84 Artikel. Am häufigsten sind 13 m (50 Varianten), 12 m (42) und 5 m (41). Die 16-m-Länge gibt es 16-mal, sie ist ausschließlich bei Brettschichtholz in Sichtqualität zu finden.
Die vier häufigsten Längen im Sortiment, gezählt über alle 84 Artikel mit festem Querschnitt.
Die Längenstufen hängen eng mit dem Werkstoff zusammen. Konstruktionsvollholz aus Fichte hat die breiteste Palette. Alle 27 Artikel gibt es mit 5 m, 24 davon zusätzlich mit 13 m. Zwei Querschnitte sind sogar in 3 und 4 m erhältlich. Besonders viele Zwischenlängen bieten die Querschnitte 80 x 160, 80 x 180 und 80 x 200 mm: Hier stehen bis zu 13 Längenstufen von 5 bis 13 m zur Wahl, darunter Halbmeterschritte wie 7,5, 8,5, 9,5 und 10,5 m. Wer ein Bauteil in einem Stück ohne Stoß bauen will, kann die Länge so wählen, dass kaum Verschnitt entsteht.
Bei den übrigen Gruppen ist es übersichtlicher. KVH Douglasie und Duobalken gibt es nur mit 13 m, BSH Douglasie mit 5 und 12 m (die 12 m bei allen 13 Artikeln, 5 m bei vier), BSH Fichte in Industriequalität mit 5 und 13 m. Bei BSH Fichte in Sichtqualität liegen alle 23 Artikel in 12 m vor, 16 davon auch in 16 m, jeweils fünf in 5 und 13 m.
Länge
KVH Fichte
KVH Douglasie
BSH Fichte Sicht
BSH Fichte Industrie
BSH Douglasie
Duobalken
3 und 4 m
je 2 Artikel
·
·
·
·
·
5 m
27
·
5
5
4
·
6 bis 11 m
bis zu 11 Artikel je Stufe
·
·
·
·
·
12 m
6
·
23
·
13
·
13 m
24
9
5
5
·
7
16 m
·
·
16
·
·
·
Beim Planen mit Längen hilft eine einfache Gegenprobe. Zählen Sie die benötigten Teillängen eines Querschnitts zusammen und teilen Sie die Summe durch die Stangenlänge. Das Ergebnis runden Sie auf, denn eine halbe Stange gibt es nicht, und addieren den Sägeschnitt und eine kleine Reserve. Anschließend prüfen Sie, ob sich die Teile so auf die Stangen verteilen lassen, dass kein Stück über eine Stange hinausragt. Das klingt umständlich, spart aber Nachbestellungen, denn Reststücke von einem halben Meter lassen sich selten sinnvoll weiterverwenden.
Ein zweiter Punkt betrifft den Transport und das Handling. Eine 13 m lange Stange mit 200 x 200 mm ist nicht dasselbe wie eine 5 m lange Stange mit 60 x 80 mm, auch wenn beide in der Liste nebeneinanderstehen. Überlegen Sie vor der Bestellung, wie das Material auf die Baustelle kommt, wo es abgeladen und gelagert wird und wer es später bewegt. Je länger und schwerer der Balken, desto wichtiger wird diese Planung, und desto eher lohnt es sich, kürzere Längen zu wählen, die sich mit weniger Aufwand handhaben lassen.
i
Lange Balken sind bei Konstruktionsvollholz nur durch Keilzinkung möglich, bei Brettschichtholz durch die Fertigung in Lamellen. Wie lang ein Balken ab Werk sein kann, hängt vom Werkstoff ab, nicht vom Wunsch. Für Längen, die nicht in der Liste stehen, gibt es den Zuschnitt im Konfigurator.
Fichte oder Douglasie: die Holzart
Zwei Holzarten sind im Sortiment vertreten. Fichte stellt mit 62 von 84 Artikeln den Löwenanteil, Douglasie ist mit 22 Artikeln vertreten, davon neun als KVH und 13 als BSH. Der Unterschied ist für das Auge deutlich: Fichte ist hell bis gelblich, Douglasie tendiert zu einem rötlich-warmen Ton. Die Produktseiten der beiden Douglasien-Grundartikel beschreiben diese Färbung ausdrücklich und sagen, dass sie sich über die Jahre zu einer silbergrauen Patina entwickelt.
Wichtiger als die Optik ist der Unterschied bei der natürlichen Widerstandsfähigkeit. Die Produktseiten von KVH Douglasie und BSH Douglasie nennen eine Resistenzklasse 3 nach EN 350 für das Kernholz, also mäßig dauerhaft. Das ist kein Freibrief für jede Außenverwendung, aber ein Vorteil gegenüber Fichte, wenn ein Bauteil ohne Verkleidung der Witterung ausgesetzt ist und keine Dauerbefeuchtung vorliegt. Beide Seiten betonen, dass die Festigkeitsklasse bei beiden Holzarten gleich ist: Douglasie trägt nicht mehr, hält aber im Außenbereich länger.
Welche Holzart zu welcher Aufgabe passt, zeigt die folgende Gegenüberstellung. Sie fasst nur Aussagen aus den Produktseiten zusammen.
Fichte
Das spricht dafür
Hellere, ruhige Optik
Deutlich größere Auswahl an Querschnitten und Längen
In allen Werkstoffen verfügbar, auch als Industriequalität und als Duobalken
Das spricht dagegen
Für unbedeckte Außenverwendung ist konstruktiver Schutz nötig
Laut Produktseite von Natur aus weniger dauerhaft als Douglasie
Douglasie
Das spricht dafür
Rötlich-warmer Farbton, der zu Silbergrau altert
Resistenzklasse 3 nach EN 350 im Kernholz
Gleiche Festigkeitsklasse wie Fichte
Das spricht dagegen
Weniger Querschnitte und Längen
Nur 13 m bei KVH, nur 5 und 12 m bei BSH
Qualität: Nichtsicht, Sicht, Industrie
Die Qualitätsbezeichnung beschreibt das Aussehen, nicht die Tragfähigkeit. Drei Begriffe tauchen in der Kategorie auf. Nichtsichtqualität, abgekürzt NSi, steht bei allen Artikeln aus Konstruktionsvollholz und bei den Duobalken. Der Artikeltext nennt sie als Qualität für Bauteile, die später nicht zu sehen sind oder beschichtet werden. Sichtqualität gilt für alle 23 Artikel BSH Fichte Sicht und für alle 13 Artikel BSH Douglasie. Industriequalität gibt es nur bei fünf BSH-Fichte-Artikeln.
Was die Begriffe im Detail bedeuten, ist in der Fachliteratur beschrieben. Bei Brettschichtholz gilt Sichtqualität üblicherweise als gehobelt und gefast, Ausfalläste über 20 mm Durchmesser werden ersetzt, fest verwachsene Äste sind zulässig, und Verfärbungen durch Bläue oder Rotstreifigkeit sind nur auf einem begrenzten Teil der sichtbaren Fläche erlaubt. Für Industriequalität gibt es dagegen keine Anforderungen an die Oberfläche. Die Tragfähigkeit ist in beiden Fällen dieselbe, wie auch die Produktseite von BSH Fichte schreibt: Industrie ist technisch identisch, nur optisch unbearbeitet.
Für die Wahl heißt das: Bleibt der Balken offen im Raum oder unter dem Dachüberstand, nehmen Sie Sichtqualität. Verschwindet er hinter Dämmung, Bekleidung oder Verschalung, genügt NSi oder Industrie. Ein kleiner Zusatznutzen der NSi-Artikel: Die Produktseite von KVH Fichte weist darauf hin, dass optische Aststellen und kleine Druckstellen statisch nichts ausmachen.
Sichtbar im Wohnraum oder an der Fassade: Sichtqualität wählen
Verkleidet oder gedämmt: Nichtsichtqualität oder Industriequalität genügt
Soll lasiert oder gestrichen werden: Oberfläche und Farbton vorab mit der Beratung besprechen
Mischbau mit sichtbaren und verdeckten Teilen: Qualitäten getrennt auflisten
Drei Werkstoffe, drei Aufbauten
Hinter den Kürzeln stecken drei unterschiedliche Aufbauten. Konstruktionsvollholz, kurz KVH, ist massives Holz, das nach Festigkeit sortiert und bei Bedarf keilgezinkt wird. Schwache Stellen werden vor der Verbindung herausgetrennt, sodass ein Querschnitt mit gleichmäßiger Tragfähigkeit entsteht. Die Produktseite von KVH Fichte nennt Längen bis 13 m und eine technische Trocknung.
Brettschichtholz, kurz BSH, besteht aus mindestens drei miteinander verleimten Lamellen von etwa 40 mm Stärke. Alle Lamellen laufen in dieselbe Faserrichtung. Jede Lamelle wird vor dem Verleimen einzeln auf Festigkeit sortiert, schwache Stellen werden ausgesondert. Das Ergebnis ist ein Balken, der über seine ganze Länge ähnlich fest ist und der weiter spannen kann, als es Vollholz im gleichen Querschnitt vermag.
Duobalken, nach dem Artikeltext Balkenschichtholz, entstehen aus zwei miteinander verklebten Einzelhölzern. In der Fachliteratur gehören Duobalken zusammen mit KVH zu den Hölzern, die für passgenaue Bauteile mit geringen feuchtebedingten Formänderungen gedacht sind. Auch die Produktseiten der Duobalken bleiben beim Schema des Sortiments: Fichte, Nichtsichtqualität, Länge 13 m.
Schematisch dargestellt, nicht maßstäblich: ein Vollholzquerschnitt, zwei verklebte Hölzer und mehrere Lamellen.
Wer von KVH zu BSH wechselt, nimmt einen aufwendigeren Herstellungsprozess in Kauf, bekommt aber größere Querschnitte, längere Stücke und ein besseres Verhalten bei Feuchteschwankungen. Deshalb gibt es 200 x 200 mm nur als Brettschichtholz, ebenso wie die 16-m-Länge. Konstruktionsvollholz bleibt dagegen die erste Wahl, wenn die Anforderung nur im Standardbereich liegt und der Balken nicht größer als 120 x 240 mm sein muss.
Festigkeitsklassen: C24 und GL24h
Die Festigkeitsklasse steht für das, was der Balken trägt. Bei Konstruktionsvollholz nennen die Produktseiten von KVH Fichte und KVH Douglasie die Klasse C24 nach DIN EN 338, sortiert nach EN 14081. Bei Brettschichtholz steht GL24h nach EN 14080. Beide Zahlen sind keine Maße, sondern Kennzahlen aus der Norm, die Ihr Statiker für die Berechnung braucht.
Der Buchstabe h hinter GL24 steht für homogen. Das bedeutet, dass alle Lamellen aus derselben Festigkeitsklasse stammen. Bei kombiniertem Brettschichtholz, das mit c gekennzeichnet wird, liegen in den Randzonen festere Lamellen als in der Mitte. In der Kategorie finden Sie nur die homogene Ausführung. Die Produktseiten sprechen von höheren Klassen wie GL28c und GL28h gegen Aufpreis. Wenn Ihre Statik so etwas verlangt, fragen Sie vor der Bestellung bei unserer Beratung nach.
Bei Duobalken nennen die Artikeltexte keine Festigkeitsklasse. Das ist keine Lücke im Sortiment, sondern nur eine, die wir nicht schließen, weil wir keine Zahl nennen, die wir nicht belegen können. Für einen Nachweis wenden Sie sich bitte an die Beratung.
Merkmal
KVH Fichte und Douglasie
BSH Fichte und Douglasie
Festigkeitsklasse
C24 nach DIN EN 338
GL24h nach EN 14080
Sortierung
maschinell nach EN 14081
Lamellen einzeln nach EN 14081
Verbindung
keilgezinkt
verleimt in Faserrichtung
Holzfeuchte laut Produktseite
15 ± 3 %
8 bis 15 % (Fichte)
Kennzeichnung
CE, Werkprüfzeugnis auf Anfrage
CE, Werkprüfzeugnis auf Anfrage
Holzfeuchte und Keilzinkung
Zwei Eigenschaften erklären, warum diese Balken als formstabil gelten. Die erste ist die technische Trocknung. KVH Fichte hat laut Produktseite eine Holzfeuchte von 15 ± 3 %, Brettschichtholz aus Fichte 8 bis 15 %. Je weniger Wasser im Holz steckt, desto weniger schwindet es nach dem Einbau. Frisch eingeschnittenes Bauholz kann dagegen verdrehen und reißen, während es im Bauwerk trocknet.
Die zweite Eigenschaft ist die Keilzinkung. Dabei werden die Enden zweier Hölzer verzahnt und verleimt, sodass sich Stücke zu langen Balken verbinden lassen. Nach der Fachliteratur sind für nicht keilgezinkte Hölzer Längen von 5 m üblich, für keilgezinkte Längen bis etwa 13 m. Das passt zu den Werten im Sortiment, in dem 5 m und 13 m die häufigsten Standardlängen von Konstruktionsvollholz sind. Wer also einen Balken von acht oder zehn Metern braucht, bekommt bei Fichte KVH eine passende Zwischenlänge.
Die geringe Holzfeuchte schützt auch vor Pilzen und Insekten, solange der Balken trocken bleibt. Die Produktseite nennt als Faustregel eine Grenze von 20 %, unterhalb derer im Querschnitt kein Befall zu erwarten ist. Bleibt Wasser dauerhaft an einer Stelle stehen, ändert sich das, und genau dort setzt der bauliche Holzschutz an, der weiter unten beschrieben wird.
Quadratische Querschnitte: Stützen und Pfosten
Acht der 30 Querschnitte sind quadratisch: 60 x 60, 80 x 80, 100 x 100, 120 x 120, 140 x 140, 160 x 160, 180 x 180 und 200 x 200 mm. Sie sind das klassische Maß für Pfosten und Stützen, weil der Balken in beiden Richtungen gleich viel Querschnitt hat und sich leicht mit Schwellen, Fußpunkten und Beschlägen kombinieren lässt.
Welche Gruppen quadratische Maße anbieten, zeigt die Matrix oben. Besonders breit ist das Angebot bei 100 x 100 mm und 120 x 120 mm: In beiden Maßen führen wir KVH Fichte, KVH Douglasie, BSH Fichte in Sichtqualität, BSH Fichte in Industriequalität und BSH Douglasie. 140 x 140 mm gibt es in vier Gruppen, 160 x 160 mm ebenfalls, hier mit Duobalken statt KVH Fichte. Die größten Maße 180 x 180 und 200 x 200 mm sind Brettschichtholz vorbehalten.
Wenn Sie einen Carport oder eine Pergola planen, treffen Sie bei Pfosten eine weitere Entscheidung: sichtbar oder verdeckt. Bleiben die Pfosten sichtbar, bietet sich Sichtqualität oder Douglasie an. Soll das Bauteil später verkleidet werden, genügt eine einfachere Qualität. Bei Pfosten, die im Freien frei stehen, ist ein Abstand zum Boden wichtiger als jede Holzart.
Eigene Maße: Zuschnitt und Hobeln im Konfigurator
Nicht jedes Bauteil entspricht einem Listenmaß. Für diesen Fall gibt es den Konstruktionsholz-Konfigurator. Er ist über die fünf Grundartikel erreichbar, etwa Konstruktionsvollholz (KVH) auf Maß. Dort wählen Sie Holzart, Querschnitt und Länge und können den Balken auf Wunsch hobeln lassen.
Der Konfigurator kennt Lager-Querschnitte und Sondermaße. Die Produktseiten schreiben, dass Lager-Querschnitte ohne Aufpreis sind und Sondermaße auf Anfrage geklärt werden. Hobeln und Trennschnitt sind möglich. Ein Beispiel von der Produktseite: Aus 10 x 10 cm Rohmaß lässt sich durch Hobeln ein Fertigmaß von 9 x 9 cm herstellen. Wer dagegen einfach nur ein bestimmtes Listenmaß in der Standardlänge braucht, kann direkt den Einzelartikel in den Warenkorb legen.
1
Grundartikel wählen
Wählen Sie die Holzart und den Werkstoff, etwa KVH Fichte, KVH Douglasie, BSH Fichte oder BSH Douglasie.
2
Querschnitt festlegen
Der Konfigurator nennt die verfügbaren Standardquerschnitte. Sondermaße können Sie anfragen.
3
Länge eingeben
Geben Sie die gewünschte Länge ein. Der Zuschnitt erfolgt auf das Maß, das Ihre Planung vorsieht.
4
Bearbeitung klären
Hobeln und Trennschnitt sind wählbar. Beides verändert das Fertigmaß, also vorher die Planung prüfen.
5
Bestellen
Prüfen Sie Zusammenstellung und Mengen und schließen Sie die Bestellung ab.
Eigene Rechnungen: Volumen und Stangenbedarf
Balkenholz wird in Kubikmetern gedacht, auch wenn es als Stange verkauft wird. Das Volumen einer Stange ergibt sich aus Breite mal Höhe mal Länge. Die folgenden Beispiele sind eigene Rechnungen auf Basis der Artikelmaße. Sie zeigen, wie Sie Stückzahlen und Volumen abschätzen, und ersetzen keine Statik.
Beispiel eins ist ein kleiner Carport mit vier Pfosten aus BSH Fichte Sicht, 120 x 120 mm, je 5 m lang. Ein Pfosten hat 0,12 x 0,12 x 5 = 0,072 m³, alle vier zusammen also 0,288 m³. Beispiel zwei ist eine Pergola mit Pfetten aus KVH Douglasie 100 x 100 mm in 13 m Länge. Eine Stange hat 0,13 m³. Brauchen Sie Pfetten von jeweils 3 m, schneiden Sie aus einer Stange vier Stücke, zusammen 12 m, und es bleibt ein Meter Rest. Bei Pfetten von 4,2 m ergeben sich nur drei Stücke mit 12,6 m und einem Rest von 0,4 m. Der Sägeschnitt ist hier nicht mitgerechnet.
Beispiel drei ist ein Satteldach mit 24 Sparren aus KVH Fichte 80 x 200 mm, 6 m lang. Ein Sparren hat 0,08 x 0,20 x 6 = 0,096 m³, alle 24 zusammen 2,304 m³. Dieses Beispiel zeigt, warum sich die Rechnung lohnt: Wer die Länge einmal um einen Meter verändert, verändert das Volumen um fast 0,4 m³. Wie viele Sparren Ihr Dach wirklich braucht und welchen Querschnitt, bestimmt die Statik.
Beispiel
Artikel
Länge je Stück
Volumen je Stück
Stückzahl und Gesamtvolumen
Carportpfosten
BSH Fichte Sicht 120 x 120 mm
5 m
0,072 m³
4 Stück, 0,288 m³
Pergolapfetten
KVH Douglasie 100 x 100 mm
13 m (Stange)
0,13 m³
4 Stücke à 3 m aus einer Stange, Rest 1 m
Sparren
KVH Fichte 80 x 200 mm
6 m
0,096 m³
24 Stück, 2,304 m³
Eigene Rechnung nach Breite mal Höhe mal Länge, ein Kubikmeter entspricht 1.000 Litern.
Welche Aufgabe, welcher Balken?
Statt von den Maßen auszugehen, können Sie auch von der Aufgabe ausgehen. Die folgende Übersicht ordnet typische Bauteile den Merkmalen zu, die in den Artikeltexten genannt werden. Sie ist eine Orientierung und ersetzt nicht die Berechnung durch einen Statiker.
Aufgabe
Naheliegende Gruppe
Warum
Dachstuhl, nicht sichtbar
KVH Fichte NSi
Produktseite nennt Sparren, Pfetten und Kehlbalken als Einsatz
Dachstuhl, sichtbar
BSH Fichte Sicht oder BSH Douglasie
saubere Oberfläche, weitere Spannweiten
Carport oder Pergola im Freien
KVH Douglasie oder BSH Douglasie
Resistenzklasse 3, Farbton warm
Tragwerk, später verkleidet
BSH Fichte Industrie
technisch identisch mit Sicht, schlichtere Oberfläche
Holzrahmenbau und Wandpfosten
KVH Fichte NSi
formstabil, trocken verbaut
Pfosten und Stützen
quadratischer Querschnitt, 100 bis 200 mm
gleich viel Querschnitt in beide Richtungen
Große Querschnitte, lange Spannweiten
BSH Fichte Sicht
Maße bis 200 x 200 mm und Längen bis 16 m
Bauteil aus Balkenschichtholz
Duobalken Fichte NSi
Artikeltext: Balkenschichtholz, Nichtsichtqualität, Länge 13 m
KVH und BSH im Vergleich
Die beiden großen Werkstoffgruppen unterscheiden sich in Aufbau und Einsatz. Konstruktionsvollholz ist der pragmatische Standard, Brettschichtholz geht dort weiter, wo Spannweite, Querschnitt oder Sichtbarkeit zählen. Die Gegenüberstellung nutzt ausschließlich Angaben der Produktseiten.
KVH, Konstruktionsvollholz
Das spricht dafür
Einfacher, ganzheitlicher Aufbau aus Vollholz
Große Auswahl an Querschnitten in Fichte, besonders viele Zwischenlängen
Geeignet für Dachstuhl, Holzrahmenbau und Carport
Das spricht dagegen
Größter Querschnitt 120 x 240 mm (KVH Fichte)
Nur in Nichtsichtqualität im Sortiment
Für freie Bewitterung konstruktiv schützen
BSH, Brettschichtholz
Das spricht dafür
Größere Querschnitte bis 200 x 200 mm, Längen bis 16 m
Sicht- und Industriequalität wählbar
Homogene Festigkeitsklasse GL24h
Das spricht dagegen
Mehr Aufwand in der Herstellung
Zwischenlängen nur als Sonderzuschnitt
Konstruktiver Schutz bleibt nötig
Einbau und Lagerung: so bleibt der Balken trocken
Technisch getrocknetes Holz bleibt nur dann trocken, wenn es nach der Lieferung richtig behandelt wird. Lagern Sie Balken waagerecht auf Kanthölzern, mit Abstand zum Boden, abgedeckt gegen Regen, aber so, dass Luft zirkulieren kann. Folie, die dicht am Holz anliegt, kann Kondenswasser erzeugen, das schadet mehr, als es nutzt.
Im Bauwerk ist der konstruktive Holzschutz das Wichtigste. Gemeint sind alle Maßnahmen, die verhindern, dass sich Wasser im Holz hält: Hirnholz vor Regen schützen, Wasser abführen, Abstand zu Erde und Mauerwerk halten, Verbindungen so planen, dass sie abtrocknen können. Der Hinweis auf der Produktseite von KVH Fichte ist deutlich: Für freie Bewitterung muss zusätzlich konstruktiv geschützt werden, das gilt für Hirnholz und Pflege. Die Hinweise der Fachliteratur gehen in die gleiche Richtung. Rechtzeitige, sorgfältige Planung ist die wirksamste Form des Holzschutzes.
Bei Douglasie ist dieser Spielraum etwas größer, weil das Kernholz von Natur aus widerstandsfähiger ist. Das ersetzt den konstruktiven Schutz nicht, es gibt ihm lediglich mehr Reserve.
Fünf Stationen, an denen die Holzfeuchte kontrolliert werden sollte.
Fehler, die sich vermeiden lassen
Bei Konstruktionsholz entstehen die meisten Probleme durch Missverständnisse bei den Merkmalen, nicht durch schlechtes Material. Die folgenden Punkte tauchen bei der Planung immer wieder auf.
✕
Nur nach Querschnitt bestellt Gleiches Maß, aber vier mögliche Gruppen mit verschiedener Holzart und Qualität.✓ Holzart, Qualität und Werkstoff immer mit angeben.
✕
Sichtqualität nicht eingeplant Ein Balken in Nichtsichtqualität bleibt im Wohnraum sichtbar und wirkt rau.✓ Offen sichtbare Bauteile in Sichtqualität wählen.
✕
Länge nach Gefühl Ohne Rechnung entsteht Verschnitt oder die Stange ist zu kurz.✓ Stückliste mit Längen führen und mit den Längenstufen abgleichen.
✕
Hobeln vergessen Beim Hobeln verkleinert sich der Querschnitt, das Fertigmaß weicht vom Rohmaß ab.✓ Fertigmaß in der Planung berücksichtigen.
✕
Freie Bewitterung unterschätzt Auch Douglasie braucht Schutz vor stehendem Wasser.✓ Konstruktiv planen, Hirnholz schützen.
✕
Statik geschätzt Die Tabellen zeigen das Sortiment, nicht die Tragfähigkeit Ihres Falls.✓ Querschnitt vom Statiker festlegen lassen.
Checkliste vor der Bestellung
Diese Liste hilft, den Überblick zu behalten. Haken Sie ab, was geklärt ist, und fragen Sie bei dem nach, was offen bleibt.
Aufgabe des Bauteils beschrieben: tragend, sichtbar, bewittert
Werkstoff gewählt: KVH, BSH oder Duobalken
Holzart festgelegt: Fichte oder Douglasie
Qualität bestimmt: Nichtsicht, Sicht oder Industrie
Querschnitt mit Breite und Höhe in der richtigen Reihenfolge notiert
Länge gewählt und Verschnitt kalkuliert
Festigkeitsklasse mit der Statik abgeglichen
Hobeln oder Zuschnitt entschieden, Fertigmaß geprüft
Lagerung und Schutz vor Feuchte geplant
Ihre Stückliste, unsere Zweitmeinung
Schicken Sie uns Querschnitte, Längen und Einsatzort, und wir sortieren gemeinsam, welche Gruppe aus dem Sortiment passt.
Konstruktionsholz ist selten allein im Bauvorhaben. Für Terrassen finden Sie in der Kategorie Terrassen-Unterkonstruktion Teile für den Unterbau von Terrassen. Wer Leisten, Profile oder gehobelte Ware sucht, schaut in die Kategorie Hobelware, und für Balken, die in ein größeres Bauholz-Sortiment passen sollen, ist die übergeordnete Kategorie Bauholz die richtige Anlaufstelle.
Eine Gruppe lohnt einen zweiten Blick: die KVH-Grundartikel. Sie sind der Einstieg in den Konfigurator und eine gute Hilfe, wenn die gewünschte Länge nicht in der Liste steht.
Was diese Seite nicht leistet
Diese Seite beschreibt das Sortiment und seine Merkmale. Sie ersetzt weder die statische Berechnung noch den Holzschutznachweis, noch eine Bauanleitung. Normverweise wie EN 14081, EN 14080 oder EN 350 sind genannt, damit Sie wissen, wonach auf den Produktseiten geschrieben wird, nicht, damit Sie daraus selbst eine Bemessung ableiten.
Zu Befestigungsmitteln und Anschlüssen finden Sie im Sortiment passende Kategorien, aber keine Anleitung. Wenn Sie Fragen zu Dach, Wand oder Carport haben, sprechen Sie vorher mit der Beratung, damit Ihre Auswahl zu Ihrer Statik passt.
Kleines Glossar
KVHKonstruktionsvollholz, massives Holz, nach Festigkeit sortiert und bei Bedarf keilgezinkt.
BSHBrettschichtholz, aus mindestens drei verleimten Lamellen in gleicher Faserrichtung.
DuobalkenBalkenschichtholz aus zwei verklebten Einzelhölzern.
NSiNichtsichtqualität, für Bauteile, die später nicht zu sehen sind oder beschichtet werden.
GL24hFestigkeitsklasse von Brettschichtholz, das h steht für homogen.
C24Festigkeitsklasse von Konstruktionsvollholz nach DIN EN 338.
KeilzinkungVerzahnte Verbindung zweier Holzenden, die lange Stücke ermöglicht.
ResistenzklasseMaß für die natürliche Widerstandsfähigkeit gegen Pilze nach EN 350, Klasse 1 ist die beste.
QuerschnittMaß von Breite mal Höhe quer zur Balkenlänge, hier in Millimetern.
StangeEin Balken in der angegebenen Länge, auf die sich der Preis bezieht.
Häufige Fragen
Wie viele Artikel gehören zur Kategorie Konstruktionsholz?
89 Artikel. 84 davon haben einen festen Querschnitt, fünf sind Grundartikel, die in den Konfigurator führen.
Welche Querschnitte gibt es?
30 verschiedene, vom kleinsten Maß 40 x 60 mm bis zum größten Maß 200 x 200 mm. Die Matrix oben zeigt, in welcher Gruppe jedes Maß vorkommt.
Welche Längen sind möglich?
16 Längenstufen zwischen 3 und 16 m. Die häufigsten sind 13, 12 und 5 m. Weitere Längen erhalten Sie über den Zuschnitt im Konfigurator.
Was bedeutet NSi?
Nichtsichtqualität. Der Artikeltext nennt sie für Bauteile, die später nicht sichtbar sind oder beschichtet werden.
Worin unterscheiden sich KVH und BSH?
KVH ist Vollholz, bei Bedarf keilgezinkt. BSH besteht aus mindestens drei verleimten Lamellen und ist in größeren Querschnitten und Längen erhältlich.
Was ist der Unterschied zwischen Fichte und Douglasie?
Fichte ist heller und breiter im Sortiment vertreten. Douglasie hat einen rötlichen Farbton und nach den Produktseiten Resistenzklasse 3 im Kernholz. Die Festigkeitsklasse ist bei beiden gleich.
Was bedeutet GL24h?
Eine Festigkeitsklasse für Brettschichtholz nach EN 14080. Das h steht für homogen, alle Lamellen haben dieselbe Festigkeitsklasse.
Kann ich Balken hobeln lassen?
Ja, Hobeln und Trennschnitt sind über den Konfigurator möglich. Beim Hobeln verkleinert sich der Querschnitt, rechnen Sie das Fertigmaß mit ein.
Sind die Balken für den Außenbereich geeignet?
Das hängt vom Einbau ab. Die Produktseiten weisen darauf hin, dass bei freier Bewitterung zusätzlich konstruktiv geschützt werden muss. Douglasie bringt im Kernholz Resistenzklasse 3 mit.
Gibt es Duobalken in mehreren Längen?
Die sieben Duobalken-Artikel liegen alle in 13 m Länge vor.
Wo bekomme ich Hilfe bei der Auswahl?
Bei unserer Beratung. Nennen Sie Aufgabe, Querschnitt, Länge und Einsatzort, dann ordnen wir gemeinsam die passende Gruppe zu.
Wir verwenden Cookies auf dieser Website, um Ihnen ein besseres Nutzererlebnis zu bieten.Cookie-Richtlinien
